高旋转性的返回侧用滚子·导向法兰
高旋转性的返回侧用滚子
高旋转性的返回侧用滚子
|
|
型号 | 轴直径 | 对应导向法兰 |
| TP-IR60 | φ14.5 | TP-GF70 | |
|
■ 本体材质: 聚酰胺 ■ 外周材质: 高摩擦聚酰胺 ■ 干燥条件专用 * 为订单生产。 * 请勿在潮湿条件下使用。 * 请在链条速度小于50m/min的条件下使用。 |
|||

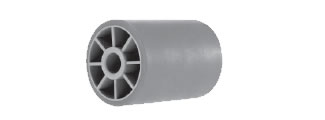

返回滚子
|
|
返回滚五型号 | 轴孔径 | 对应导向法兰 |
| TP-RR61544-RB | 15.5 | TP-DP615 | |
| TP-RR62032-RB | 20.5 | TP-DP620 | |
| TP-RR62044-RB | 20.5 | TP-DP620 | |
|
■ 材质: 聚酰胺 ■ 外周部材质: 烯径类弹性体 * 为订单生产。 * 干燥条件使用时的链条速度：不超过50m/min * 湿润条件使用时的链条速度：不超过100m/min * 有其他尺寸的需求时，请咨询本公司。 |
|||
型号: TP-IR18
|
|
■ 材质: 聚酰胺, 高摩擦聚酰胺 ■ 干燥专用 * 为订单生产。 * 请勿在潮湿条件下使用。 * 请与BTC4-500-M组合使用。 |

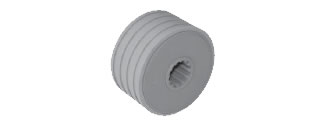

左右拼合式返回滚子
|
无导向法兰
|
型号 | 轴直径 | MB同等产品 |
| TP-C121963RNT-RR | φ15.5 | MB613-615342-RR | |
| TP-C121966RNT-RR | φ20.5 | MB613-615372-RR |
|
带导向法兰
|
型号 | 轴直径 | MB同等产品 |
| TP-C121967RNFT-RR | φ15.5 | MB614-615382-RR | |
| TP-C121970RNFT-RR | φ20.5 | MB614-615412-RR |
■ 本体材质: 聚酰胺
■ 外周材质: 热塑性橡胶
* 库存品。
* 使用温度： -20 ～ 60°C
* 适合宽幅链条。
导向法兰 (TP-IR60用)
型号: TP-GF70
|
|
■ 材质: 防静电POM ■ T请与TP-IR60（见上）组合使用。 * 为订单生产。 |
|||
返回滚轮的安装例
| 圆盘・导向法兰
|
| 返回滚子2个&垫片
|
| | 左右拼合式返回滚子（带法兰）
|
| 两根链条的走行方向相反/速度相异的场合
|
* 顶板宽度大于83mm的场合，请使用PVC管等替代间隔件进行调整。
* 不锈钢顶板链用返回滚子与塑料链条组合使用时，有可能无法旋转，造成顶板上面磨损不均。
* 宽幅顶板链请参照下图。
|
注）框架弯曲部前端不可伸入导向宽度的内侧。 |
外周使用软质材料。旋转性能优异。
请使用高旋转性返回滚轮来支撑输送机返回侧链条表面。
通过滚轮的旋转来减少滑动阻力，减少链条表面划痕的产生。
由于内周使用与轴接触阻力小的工程材料，外周使用与链板接触阻力大的软质材料，所以旋转性非常优异。
不希望链条表面产生划痕，或缓和输送机返回侧的噪音等效果显著。
请使用高旋转性返回滚轮来支撑输送机返回侧链条表面。
通过滚轮的旋转来减少滑动阻力，减少链条表面划痕的产生。
由于内周使用与轴接触阻力小的工程材料，外周使用与链板接触阻力大的软质材料，所以旋转性非常优异。
不希望链条表面产生划痕，或缓和输送机返回侧的噪音等效果显著。
