不锈钢顶板链用返回滚子·垫片
不锈钢顶板链用返回滚子·垫片 产品种类

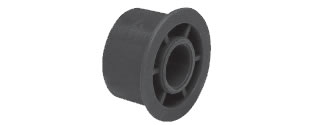

不锈钢顶板链用返回滚子·垫片(TP-C**NT-RR)
| 型号: TP-C12822NT-RR | |
|
|
■ 材质: 高密度聚乙烯 ■ 请与不锈钢顶板链条组合使用。 【MB同等产品】 MB73-5068-RR |

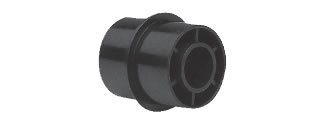

不锈钢顶板链用返回滚子·垫片(TP-C**NT-DR)
| 型号: TP-C12862NT-DR | |
|
|
■ 材质: 高密度聚乙烯 ■ 请与不锈钢顶板链条组合使用。 【MB同等产品】 MB125-68873-DR |

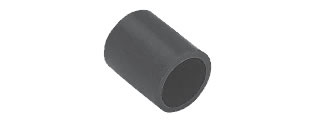

返回滚子用垫块型
垫块型 （顶板宽度82.6mm用）
| 型号: TP-C12824NT-DT | |
|
|
■ 材质: 高密度聚乙烯 ■ 顶板宽度为82.6mm以外时，请切割PVC管等，与上述返回滚子组合使用。 【MB同等产品】 MB126-6252-DT |

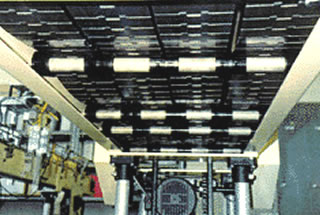

不锈钢顶板链用返回滚子的应用例
 |
使用零件 ・两端： 返回滚子（不锈钢顶板链专用） ・中间： 双排滚子（不锈钢顶板链专用） 使用布局 ・TT1905多列输送机 使用理由 ・返回侧的链条滚子可防止受损伤 ・PVC管可作为隔离器使用 ※ 可根据顶板宽度调整 |
返回滚轮的安装例
| 圆盘・导向法兰
|
| 返回滚子2个&垫片
|
| | 左右拼合式返回滚子（带法兰）
|
| 两根链条的走行方向相反/速度相异的场合
|
* 顶板宽度大于83mm的场合，请使用PVC管等替代间隔件进行调整。
* 不锈钢顶板链用返回滚子与塑料链条组合使用时，有可能无法旋转，造成顶板上面磨损不均。
* 宽幅顶板链请参照下图。
|
注）框架弯曲部前端不可伸入导向宽度的内侧。 |
不锈钢顶板链用返回滚子和垫片
输送机的返回侧用于支撑链条的上表面。
输送机的返回侧用于支撑链条的上表面。
