返回滚子、导向法兰
넳 넲

返回滚子、导向法兰

ꄴ上一个： 高旋转性的返回侧用滚子·导向法兰
ꄲ下一个： 顶板链组件

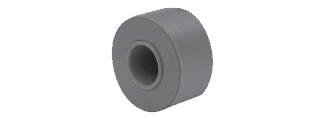

返回滚轮

小径返回滚轮





 型号 直径 宽度 对应导向法兰
外径 内径
TP-RR20650 φ20 φ6.5 49mm TP-DP206
TP-RR30850 φ32 φ8.5 49mm TP-DP308
TP-RR41050 φ40 φ10.5 49mm TP-DP410

 ■ 材质: 聚酰胺

 * 库存品。

 * 使用温度: -20 ～ 80°C

 * 根据链条型号的不同，无法使用时，请咨询本公司。







返回滚轮





 返回滚轮型号 轴孔径 对应导向法兰
TP-RR41532 φ15.5 TP-DP415
TP-RR41544
TP-RR42032 φ20.5 TP-DP420
TP-RR42044
TP-RR61532 φ15.5 TP-DP615
TP-RR61544
TP-RR62032 φ20.5 TP-DP620
TP-RR62044

 ■ 材质: 聚酰胺

 * 库存品。

 * 使用温度: -20 ～ 80°C

 * 树脂链条请使用轴孔径为Φ15.5的返回滚轮。

 * 外径φD=40 请与不锈钢顶板链合并使用。

 * 外径φD=60 请与塑料顶板链合并使用。







左右拼合式返回滚轮

 无法兰



 型号 轴直径 MB同等产品
TP-C122113NT-RR φ15.5 MB554-695141-RR
TP-C12535NT-RR φ20.5 MB554-695171-RR



 带法兰



 型号 轴直径 MB同等产品
TP-C122116NT-RR φ15.5 MB556-695221-RR
TP-C12536NT-RR φ20.5 MB556-695221-RR

■ 材质: 聚酰胺

* 库存品。

* 使用温度: -20 ～ 60°C

* 适合宽幅链条





导向法兰





 型号 直径 对应返回滚轮
外径 内径
TP-DP206 φ32 φ6.5 TP-RR20650
TP-DP308 φ45 φ8.5 TP-RR30850
TP-DP410 φ55 φ10.5 TP-RR41050
TP-DP415 φ16 TP-RR41532,
TP-RR41544
TP-DP420 φ21 TP-RR42032,
TP-RR42044
TP-DP615 φ80 φ16 TP-RR61532,
TP-RR61544
TP-DP620 φ21 TP-RR62032,
TP-RR62044

 ■ 材质: 聚酰胺

 * 库存品。

 * 使用温度: -20 ～ 80°C







左右分割返回滚轮（无导向法兰用）





 型号 轴直径 MB同等产品
TP-C12842T-GF φ15.5 MB555-695181-GF
TP-C12534T-GF φ20.5 MB555-695211-GF

 ■ 材质: 聚酰胺

 * 库存品。

 * 使用温度: 0 ～ 80°C

 * 请与左右分割返回滚轮无导向法兰规格合并使用。

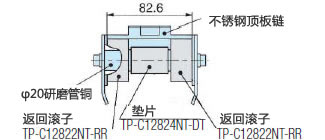

返回滚轮的安装例



 | 圆盘・导向法兰









  | 返回滚子2个&垫片








 | 左右拼合式返回滚子（带法兰）









 | 两根链条的走行方向相反/速度相异的场合





* 顶板宽度大于83mm的场合，请使用PVC管等替代间隔件进行调整。

* 不锈钢顶板链用返回滚子与塑料链条组合使用时，有可能无法旋转，造成顶板上面磨损不均。

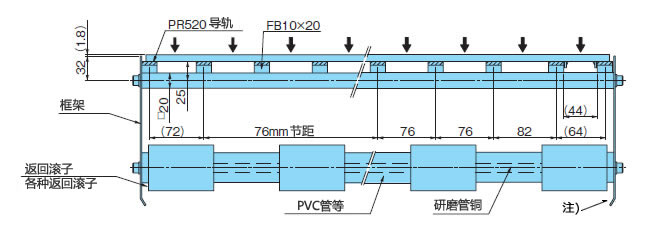

* 宽幅顶板链请参照下图。







注）框架弯曲部前端不可伸入导向宽度的内侧。









顶板链用导向零件
返回滚轮请使用在输送机的返回侧，作为承接链条表面使用。
通过滚轮的转动，减少滑动阻力，减少链条表面伤痕。
