动力缸 T系列 同步规格
|
推力4吨以下的同步系列更名为「 动力缸T系列同步规格」。 规格无变更。推力6吨以上推荐使用「动力缸 U系列同步规格」 |
| 长寿命
采用大负荷容量的滚珠丝杆，长使用寿命
| 高速
可提供Max. 150mm/s高速运行的特殊型号产品。
| 安全
可内置推力检测装置，检测过载，保护设备。 (LPTC)
| 构造牢固
分离了承重的驱动部和减速部。负荷的变动不会引起轮齿接触变化。
| 可复数台联动
输入轴具有足够的强度，可对应复数台的联动。
| 可摇动运行
输入轴与耳轴部为同一轴心，联动时也可进行摇动运行。
各个类型 (保护装置)的用途 · 构造
| TB类型（基本型，无过载保护装置） |
|
不内置过载保护装置。 推荐同时采用本公司的过载保护继电器，可检测输入侧的电力过载，保护设备。
|
| TC类型（附带推力检测结构类型） |
|

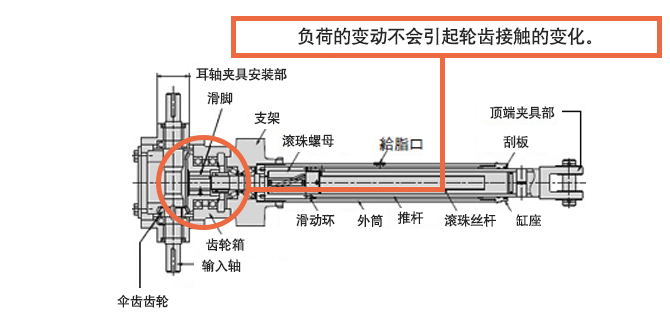

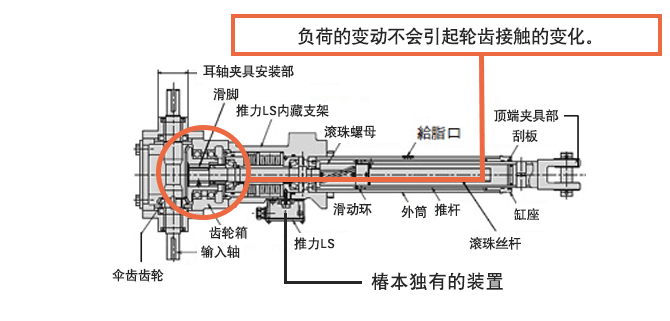

推力检测装置采用了两种受压且定数不同的盘状弹簧，与限位开关组合使用，可在下列场合发挥效果。 • 按下（拉出）停止的场合 • 发生过载时需要电力信号的场合 • 停止时负荷侧有可能超负荷承重的场合。 ※ 特别是在有冲击力的场合，内置弹簧的挠性可吸收冲击性负荷。
|
|
(1) 动力缸
|
(2) LPTB: T系列无推力检测装置， LPTC: T系列 附带推力检测装置 |
(3) 容许推力: 500 = 4.90N {500kgf}, 1000 = 9.80N {1000kgf}, 2000 = 19.6N {2000kgf}, 4000 = 39.2kN {4000kgf} |
|
(4) 输入轴回转方向: BR = 带伞齿齿轮 R形, BL = 带伞齿齿轮 L形 *R, L是输入轴回转方向与推杆移动方向的关系。 |
(5) 行程: 6 = 行程 600mm |
(6) 配件选项: L = 行程调整外部LS, J = 带蛇纹管, I = I形顶端夹具 (标准为无记号 *行程无变化) |
| 形式 | 定格推力 N｛kgf」 |
导螺杆 (mm) |
齿轮减速比 | 综合效率 (%) |
无负荷空转扭矩 N·m {kgf·m} |
容许输入轴扭矩 N·m {kgf·m} 注1) |
| LPTB 500B LPTC |
4.90 {500} |
6 | 2 | 85.5 | 2.00 {0.21} |
19.2 {1.96} |
| LPTB 1000B LPTC |
9.80 {1000} |
8 | 2 | 85.5 | 2.50 {0.26} |
39.2 {4.00} |
| LPTB 2000B LPTC |
19.6 {2000} |
10 | 2 | 85.5 | 4.00 {0.41} |
89.2 {9.11} |
| LPTB 4000B LPTC |
39.2 {4000} |
12 | 2 | 85.5 | 9.00 {0.92} |
211 {21.6} |
| 形式 |
输入轴回转一周时的推杆移动量 (mm) |
容许推力时 推杆回转力 N·m{kgf·m} |
容许推力所需的输入扭矩 N·m{kgf·m}注2) |
容许最高速度 (mm/s)注3) |
行程 (mm) |
| LPTB 500B LPTC |
3 | 5.20 {0.53} |
4.8 {0.49} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB 1000B LPTC |
4 | 13.8 {1.41} |
9.8 {1.0} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB 2000B LPTC |
5 | 34.7 {3.54} |
22.3 {2.28} |
90 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB 4000B LPTC |
6 | 83.2 {8.49} |
52.8 {5.39} |
72 (TB) 42 (TC) |
200, 300, 400 500, 600, 800 1000, 1200 |
* 注1 仅输入轴的容许扭矩。 （联动运行时请确认。）
* 注2 含有无负荷空转扭矩的数值。
* 注3 容许max. 速度（TB）为LPTB类型，（TC）为LPTC类型。
* 注4 在超出max. 输入回转速度的场合使用时，可采用 高速特殊类型 。详细请咨询本公司。
动力缸T系列同步规格，可提供高速的特殊类型。
| 高速类型（作为特殊型号提供）
■ 全部尺寸可对应 150mm/s 的高速运行。
■ 高速运行可满足装置高速化 的要求。

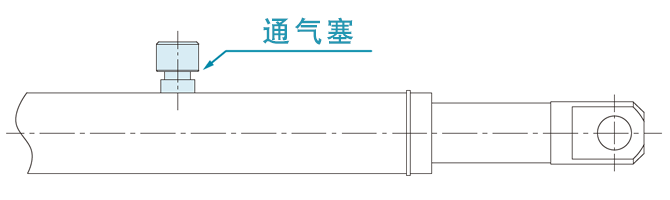

■ 驱动部附带通气塞。※订购时需告知通气塞的位置。
 |
* 附带推力检测机构的LPTC高速类型，不可作为安全装置使用。不具备按停功能，请使用伺服电机进行减速停止。详细请咨询本公司。
提供结构简单的经济型（LPTB）和附带推力检测安装置的类型（LPTC）。可根据用途选择。
