动力缸 蜗轮系列
| 洁净
不使用液压泵和配管,无需担心结合部的漏油问题.
| 设置简单
不需液压泵和配管。仅联结电源即可使用。
| 控制精确
使用变频电机，可任意变更速度，精确定位。
| 成本低
大幅度削减零部件数，降低成本
| 高负荷容量
采用特殊合金钢，可对应与动力千斤顶相同的大负荷。 (在大推力区域，Max. 负荷50吨)
外形长度与液压动力缸相似，结构紧凑

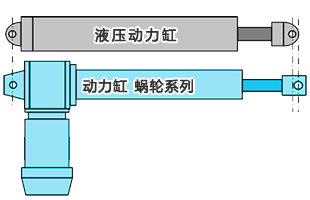

| 与液压动力缸的长度比较
|
|
■ 减速部采用椿本的高精度蜗轮，将丝杆和齿轮部的支持构造一体化。 ■ 与以往的电动动力缸不同，不需支架部分，可大幅缩短全长。 ■ 安装方法采用液压动力缸也通常使用的两端夹具方式。 |
不需液压泵和配管，设置简单
|
| 液压动力缸
|
| 动力缸 蜗轮系列
|
|
(1) 动力缸 |
(2) 蜗轮系列 |
(3) 丝杆类型 |
(4) 容许推力 |
| (5) 本体形状: 直角形 |
(6) 行程: 2 = 200mm, 5 = 500mm, 10 = 1000mm |
(7) 选项 | |
Options
|
■ L: 冲程调整外部LS (2个) ■ R: 旋转编码器 ■ Y: 计数器LS *1 ■ C: 夹具 ■ K2, K4: 行程调整内部LS ■ J: 防尘罩 *2 |

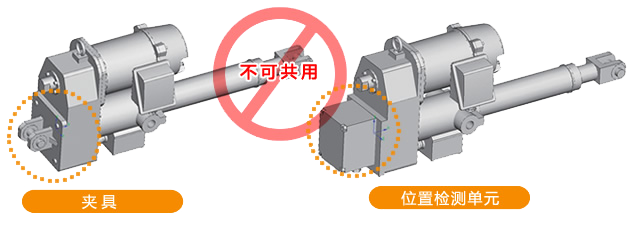

► 在现有动力缸上无法共用的夹具和位置检测单元也可组合使用。
| 动力缸
| 动力缸 蜗轮系列
* 1. 附带计数器LS的场合，无法与K2, K4, P, R共用。
* 2. 行程不变。
| 型号 | 容许推力 | 称呼速度 50/60Hz mm/s |
行程 mm |
电机规格 | |
| kN | {kgf} | ||||
| LPWB5000 | 49 | 5000 | 12/14.4 | 200～1000 |
■ 附带无励磁作动型电机 ■ 三相诱导电机 ■ 相当IP55 |
| LPWB10000 | 98 | 10000 | 10/12 | 500～1500 | |
| LPWB20000 | 196 | 20000 | 12/14.4 | 500～2000 | |
| LPWB30000 | 294 | 30000 | 12/14.4 | 500～2000 | |
* 上表为参考值，有可能变更。
* 可对应超出294kN {30000kgf}的机型。请咨询本公司。
涡轮系列LPWB采用凝聚椿本长年技术的高精度蜗轮和高效率丝杆，实现大推力。
