JWB（滚珠丝杆型）
| 高效率
滚珠丝杆效率高，即使小的驱动源也能获得大的推力。
| 高速化
与梯形螺杆相比，可使设备实现更高效的高速运行。
| 长寿命
由于使用可靠性高的滚珠丝杆，可预测其行走寿命。
* 无自锁性，必须加设刹车。

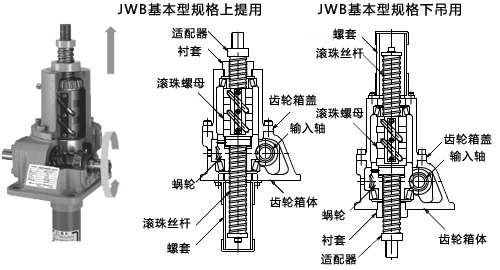

• 基本型构造
|
|
• 滑动螺母型结构
|
|
|
|
|||

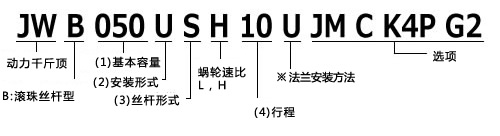

| (1) 基本容量 005: 4.90kN{0.5tf} 010: 9.80kN{1tf} 025: 24.5kN{2.5tf} 050: 49.0kN{5tf} 100: 98.0kN{10tf} 150: 147kN{15tf} 200: 196kN{20tf} 300: 294kN{30tf} 500: 490kN{50tf} 750: 735kN{75tf} 1000: 980kN{100tf} |
(2) 安装形式 U: 上提用 D: 下吊用 |
(3) 丝杆形式 S: 基本型 M: 止转规格 R: 滑动螺母型 |
(4) 行程 1: 100mm 2: 200mm 3: 300mm 4: 400mm 5: 500mm 6: 600mm 8: 800mm 10: 1000mm 12: 1200mm 15: 1500mm 20: 2000mm |
- * 法兰安装型: U 滑动螺母型的场合
- * JWB750, 1000型根据使用条件再制作。
- * 关于实际速比，请参考「尺寸·产品规格」中的详细信息。
| 基本容量
| 机座号 | 基本容量 kN{tf} |
蜗轮速比 | |
| H | L | ||
| 005 | 4.90｛0.5｝ | 5 | 20 |
| 010 | 9.80｛1｝ | 5 | 20 |
| 025 | 24.5｛2.5｝ | 6 | 24 |
| 050 | 49.0｛5｝ | 6 | 24 |
| 100 | 98.0｛10｝ | 8 | 24 |
| 150 | 147｛15｝ | 8 | 24 |
| 200 | 196｛20｝ | 8 | 24 |
| 300 | 294｛30｝ | 10 2/3 | 32 |
| 500 | 490｛50｝ | 10 2/3 | 32 |
| 750 | 735｛75｝ | 10 2/3 | 32 |
| 1000 | 980｛100｝ | 12 | 36 |
| 行程
| 机座号 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
◆ ○:标准品 △:订货生产品 －:根据使用条件制造。请咨询本公司。
◆ 滑动螺母规格可对应机座号超过JW300以上的产品。
◆ JWB750, 1000型根据使用条件再制作。
◆ JWB300, 500型中具有简易型产品。
JWB（滚珠丝杆）是用于高速·高频度的高性能千斤顶。
主要构件是精密滚珠丝杆和高精度蜗轮齿。
