JWH（高导程滚珠丝杆型）
| 超高速化
使用高可靠性的高导程滚珠丝杆，Max. 丝杆速度可达7.5m/min。
| 低噪音
同JWB（滚珠丝杆）相比，在相同速度的驱动源下，可降低减速装置的输入转速以达到千斤顶的低噪音化。
※无自锁性,需要加装制动器。

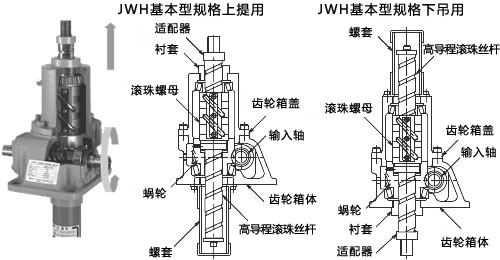

• 基本型构造
|
|
• 滑动螺母型结构
|
|
|
|
|||

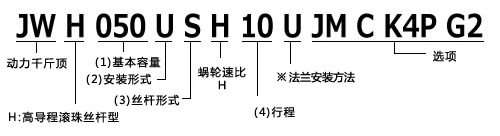

| (1)基本容量 010: 9.80kN{1tf} 025: 24.5kN{2.5tf} 050: 49.0kN{5tf} 100: 98.0kN{10tf} 150: 147kN{15tf} 200: 196kN{20tf} |
(2) 安装形式 U: 上提用 D: 下吊用 |
(3) 丝杆形式 S: 基本型 R: 滑动螺母型 |
(4) 行程 1: 100mm 2: 200mm 3: 300mm 4: 400mm 5: 500mm 6: 600mm 8: 800mm 10: 1000mm 12: 1200mm 15: 1500mm 20: 2000mm |
- * 法兰安装型: U 滑动螺母型的场合
| 基本容量
| 机座号 | 基本容量 kN{tf} |
蜗轮速比 |
| H | ||
| 010 | 9.80｛1｝ | 5 |
| 025 | 24.5｛2.5｝ | 6 |
| 050 | 49.0｛5｝ | 6 |
| 100 | 98.0｛10｝ | 8 |
| 150 | 147｛15｝ | 8 |
| 200 | 196｛20｝ | 8 |
| 行程
| 机座号 | 10 | 25 | 50 | 100 | 150 | 200 |
| 100 | ○ | ○ | ○ | ○ | ○ | ○ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ |
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ |
| 1200 | △ | ○ | ○ | ○ | ○ | ○ |
| 1500 | - | △ | ○ | ○ | ○ | ○ |
| 2000 | - | - | △ | △ | △ | ○ |
◆ ○:标准品 △:订货生产品 －:根据使用条件制造。请咨询本公司。
◆ 滑动螺母规格可对应机座号超过JW300以上的产品。
JWH（高导程滚珠丝杆型）:采用高导程丝杆，和JWB类型相比在相同输入转速下可实现更高速度(Max. 4倍)。
主要构件是高导程丝杆和高精度蜗轮齿。
