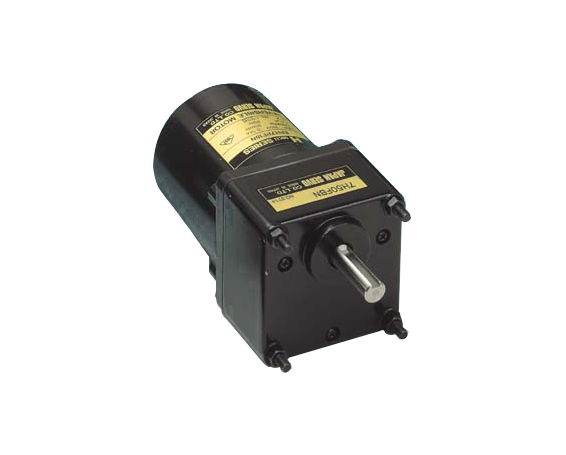

IH感应电动机
インダクションモータ
| モータ機種名 | 軸 | 出力 W |
電圧 V |
周波数 Hz |
電流 mA |
起動トルク | 定格トルク | 定格回転速度 r/min |
|||
| mN・m | gf・cm | mN・m | gf・cm | ||||||||
 |
IH7PF10N | ピニオン | 10 | 100 | 50 | 300 | 54 | 550 | 78 | 800 | 1200 |
| 60 | 300 | 54 | 550 | 64 | 650 | 1500 | |||||
| IH7PF10N-19 | ピニオン | 10 | 220 | 50 | 160 | 44 | 450 | 78 | 800 | 1200 | |
| IH7PF15N | ピニオン | 15 | 100 | 50 | 450 | 63 | 640 | 118 | 1200 | 1250 | |
| 60 | 450 | 63 | 640 | 93 | 950 | 1550 | |||||
| IH7PF15N-23 | ピニオン | 15 | 200 | 50 | 220 | 63 | 640 | 118 | 1200 | 1250 | |
| 60 | 220 | 63 | 640 | 93 | 950 | 1550 | |||||
 |
IH7PF10N | IH7PF15N IH7PF15N-23 |
ギヤヘッド機種名 | |||||
| 回転速度 r/min |
許容トルク | 回転速度 r/min |
許容トルク | 50Hz | 60Hz | |||
| N・m | kg・cm | N・m | kg・cm | |||||
| 200 | 0.48 | 4.9 | 200 | 0.72 | 7.3 | 7H7.5FN | ||
| 60 | 1.5 | 15 | 60 | 2.1 | 21 | 7H25FN | ||
| 50 | 1.8 | 18 | 50 | 2.5 | 25 | 7H36FN | ||
| 30 | 2.5 | 26 | 30 | 3.6 | 37 | 7H50FN | 7H60FN | |
| 20 | 3.8 | 39 | 20 | 4.9 | 50 | 7H75FN | ||
| 15 | 4.9 | 50 | 15 | 4.9 | 50 | 7H100FN | 7H120FN | |
| 10 | 4.9 | 50 | 10 | 4.9 | 50 | 7H150FN | 7H180FN | |
|
IH7PF10N | IH7PF15N IH7PF15N-23 |
ギヤヘッド機種名 | |||||
| 回転速度 r/min |
許容トルク | 回転速度 r/min |
許容トルク | 50Hz | 60Hz | |||
| N・m | kg・cm | N・m | kg・cm | |||||
| 60 | 1.5 | 15 | 60 | 2.1 | 21 | 7H25FBN | 7H30FBN | |
| 50 | 1.8 | 18 | 50 | 2.5 | 25 | 7H30FBN | 7H36FBN | |
日本NIDEC SERVO交流精密小型电动机广泛应用于售票机、自动贩卖机、现金分发器、游戏机、分析机器、干燥机、传送带、搅拌机、密封机、播种机、机床、自动显影机等行业领域。
新H系列齿轮型电机具有以下特点：
【 低噪音设计 】由于装有高精度的螺旋齿轮和过去的产品相比较，噪音要低7-15dB.
【 小型高输出功率 】加强后的小齿轮能和强力的减速箱组合，即使是同样输出功率的电动机也能在高负荷转矩下使用。
【 丰富的机种 】尺寸为60 ~ 120mm输出功率为2W ~ 90W。
【 安装方法的互换性 】新旧产品尺寸通用，可互换搭配使用。
【 寿命长 】由于采用了新的润滑油，缺油现像不易出现，延长了电机的使用寿命。
【 灵活购买 】电机和减速箱可分开单独销售。
新H系列齿轮型电机具有以下特点：
【 低噪音设计 】由于装有高精度的螺旋齿轮和过去的产品相比较，噪音要低7-15dB.
【 小型高输出功率 】加强后的小齿轮能和强力的减速箱组合，即使是同样输出功率的电动机也能在高负荷转矩下使用。
【 丰富的机种 】尺寸为60 ~ 120mm输出功率为2W ~ 90W。
【 安装方法的互换性 】新旧产品尺寸通用，可互换搭配使用。
【 寿命长 】由于采用了新的润滑油，缺油现像不易出现，延长了电机的使用寿命。
【 灵活购买 】电机和减速箱可分开单独销售。
