调整壁型制动器组合【AR-400】

ꄴ上一个： 调整壁型制动器组合【AR-500】
ꄲ下一个： 调整壁型制动器组合【AR-250】



型号 AR-400
静摩擦扭矩 Nm 28
额定电压 DC-V 24
功率 W（at75℃） 8
重量 kg 2.1

（注）臂杆请按拉伸方向使用

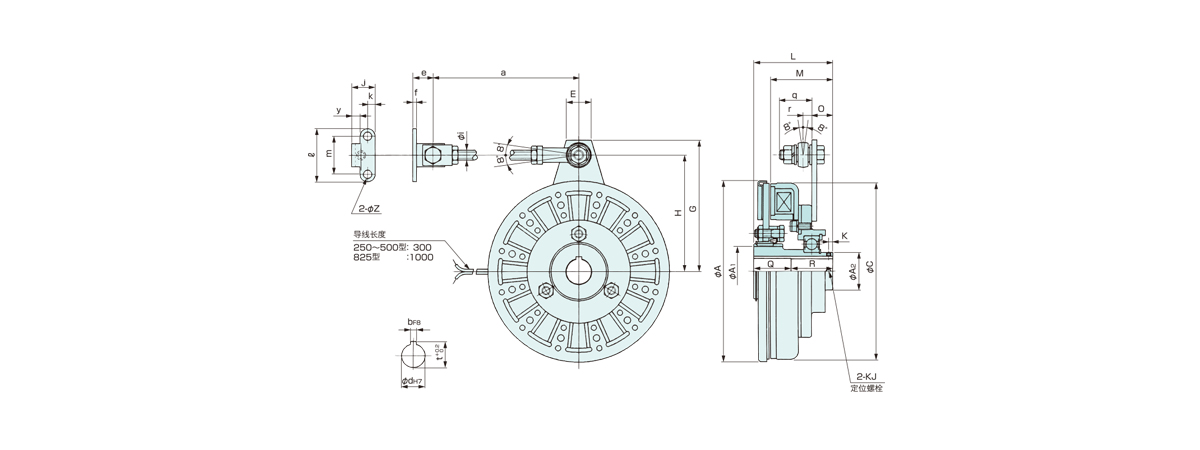

单位：mm

径向   轴向   安装 安装臂杆   电源箱
A 102 L 60 K 4 a 172 DMP-20/24A
A1 19 M 44.9 KJ M5 e 20
A2 35 O 9.2 轴孔 f 3.2
C 108 Q 30 i 8
E 26 R 30 d 18 j 20 无接点控制器
G 84   b 5 k 6
H 70 t 20 l 50 FMP-10DA
EMP-20DB
CSM-55DB
CMPH-100/4HA
    m 38
q 21.5
r 7.6
z 7
y 9.2

（注）1.臂杆与挂臂请直角安装。
          2.臂杆和万向轴承，臂杆和限位套请用附属的卡簧确实固定。
          3. 臂杆可按照合适的长度切割使用。

【 高对应 】 【 高精度 】 【 高可靠性 】
【 寿命长 】 【 低功耗 】 【 品种丰富 】
