调整壁型制动器组合【AR-250】

ꄴ上一个： 调整壁型制动器组合【AR-400】
ꄲ下一个： 带V型皮带轮离合器组合【ES-1225-C3-42J】



型号 AR-250
静摩擦扭矩 Nm 7
额定电压 DC-V 24
功率 W（at75℃） 7
重量 kg 0.78

（注）臂杆请按拉伸方向使用

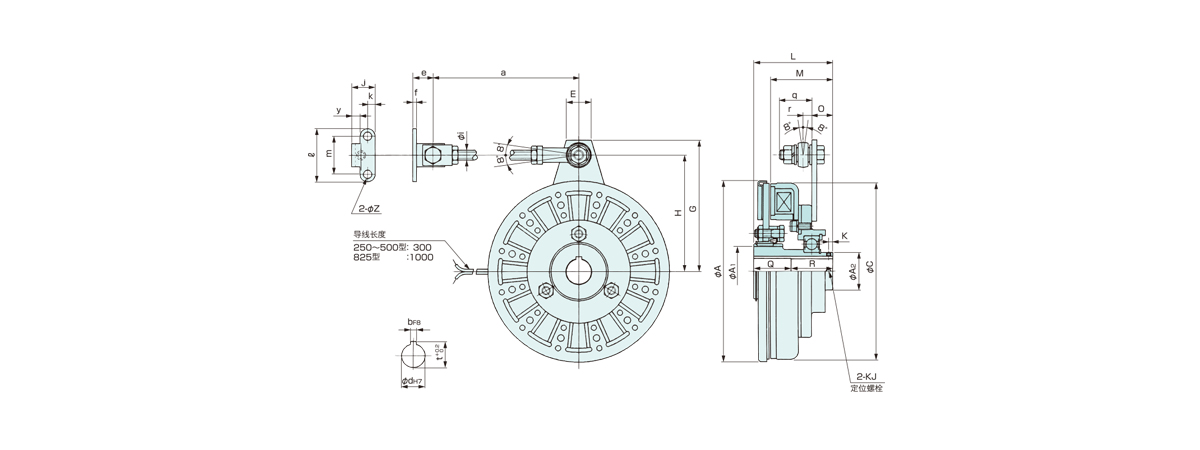

单位：mm

径向   轴向   安装 安装臂杆   电源箱
A 64 L 47 K 4.4 a 110 DMP-20/24A
A1 26 M 36.3 KJ M5 e 14
A2 22 O 6.2 轴孔 f 3.2
C 67 Q 13 i 6
E 20 R 34 d 12 j 17 无接点控制器
G 54   b 3 k 5
H 45 t 13 l 36 FMP-10DA
EMP-20DB
CSM-55DB
CMPH-100/4HA
    m 26
q 19.8
r 5.5
z 5
y 9.2

（注）1.臂杆与挂臂请直角安装。
          2.臂杆和万向轴承，臂杆和限位套请用附属的卡簧确实固定。
          3. 臂杆可按照合适的长度切割使用

【 高对应 】 【 高精度 】 【 高可靠性 】
【 寿命长 】 【 低功耗 】 【 品种丰富 】
