突合轴型离合器【SFC-1000/IMS】

ꄴ上一个： 突合轴型离合器【SFC-1225/IMS】
ꄲ下一个： 突合轴型离合器【SFC-825/IMS】



型号 SFC-1000/IMS
静摩擦扭矩 Nm 350
额定电压 DC-V 24
功率 W（at75℃） 31
重量 kg 19

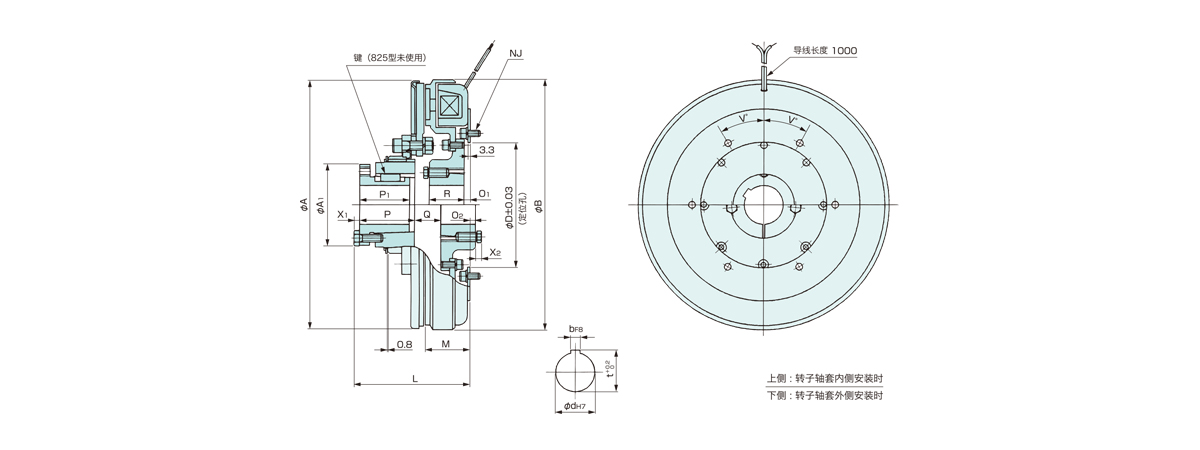

（注）转子轴套的安装根据中心线分为上下2种方式，不管哪种都能安装。



单位：mm

径向   轴向   安装   无接点控制器
A 262 L 134.9 NJ 数 6 TMP-40D
EMP-70DB
CSM-55DB
CMPH-250/4HB
A1 104.8 M 49.2 节圆直径 155.6
B 260 O1 6.3 螺栓 M8×16
D 136.57 O2 2.4 V 30
  P 70.2 轴孔
P1 63.5
Q 28.4 d 48
R 31.7 b 12
X1 7 t 51.5
X2 6





【 高对应 】 【 高精度 】 【 高可靠性 】
【 寿命长 】 【 低功耗 】 【 品种丰富 】
