可调式支架·可调式顶端
【可调式支架】
与夹具组合后，用于导杆的固定。

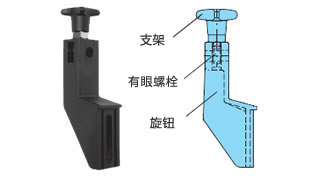

固定型
| 型号: TP-C13696T-GRB, TP-C13697T-GRB | ||
|
|
■ 材质: 有眼螺栓=不锈钢, 旋钮=聚酰胺中插入黄铜+制镀镍螺母, 支架=增强聚酰胺 ■ 可将TP-C13250T-TS、TP-C13255-TS（托盘支撑件）安装在本体背面的槽内。 > 使用销由此浏览。 |
|
| 型号 | 对应销径 mm | MB同等产品 |
| TP-C13696T-GRB | φ12 | MB107-68200N-GRB, MB107-6820-GRB |
| TP-C13697T-GRB | φ14 | MB107-67821N-GRB, MB107-67821-GRB |

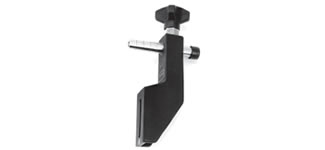

回转型
| 型号: TP-C13054T-GRB, TP-C13055T-GRB | ||
|
|
■ 材质: 支架・可调式顶端=增强聚酰胺, 有眼螺栓・螺母=不锈钢鋼 ■ 可调式顶端: （可360°旋转） ■ 可将TP-C13250T-TS、TP-C13255-TS（托盘支撑件）安装在本体背面的槽内。 > 使用销由此浏览。 |
|
| 型号 | 对应销径 mm | MB同等产品 |
| TP-C13054T-GRB | φ12 | MB637-648372-GRB, MB257-64591-GRB |
| TP-C13055T-GRB | φ14 | MB637-648382-GRB, MB257-64601-GRB |
【导轨支架】
| 型号: TP-A0 | ||
|
|
■ 材质: 本体=增强聚酰胺, 有眼螺栓=黄铜, 调节销=不锈钢 ■ A0（数字0） |
|
【垫块型】
用于可调式支架的高度和宽度调整。

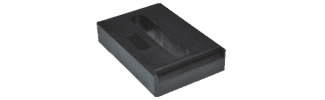

宽度调整用垫块型
| 型号: TP-C13400T-SP | ||
|
適用可调式支架: TP-C13696T-GRB, TP-C13697T-GRB
|
■ 材质: 本体=增强聚酰胺 ■ TP-C13250T-TS、TP-C13255-TS（托盘支撑件）的安装用槽位于背面。 * MB同等产品 MB61-50870N-SP, MB61-5087-SP |
|
| 型号: TP-C13019T-SP | ||
|
適用可调式支架: TP-C13054T-GRB, TP-C13055T-GRB
|
■ 材质: 本体=增强聚酰胺 ■ TP-C13250T-TS、TP-C13255-TS（托盘支撑件）的安装用槽位于背面。可多个重叠。 * MB同等产品 MB142-6587-SP |
|
高度调整用垫块型
| 型号: TP-C13752T-SP | ||
|
適用可调式支架: TP-C13054T-GRB, TP-C13055T-GRB
|
将垫块型安装在回转型可调式支架的可调式顶端以下。安装1个后，高度将增加10mm。 ■ 材质: 本体=增强聚酰胺 ■ 使用隔离器时，需要较长的M10固定螺钉。 固定螺钉尺寸 使用1个垫块型时时: M10x30L 六角螺栓 使用2个垫块型时时: M10x40L 六角螺栓 * MB同等产品 MB227-61931-SP |
|
【可调式顶端】
与夹具组合后，用于导杆的固定。

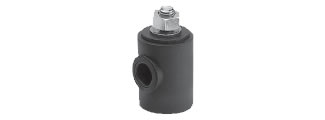

| 型号: TP-C13028T-SH, TP-C13029T-SH | |||
|
|
■ 材质: 顶端部=增强聚酰胺, 顶端部以外: 不锈钢 |
||
| 型号 | 对应销径 mm | MB同等产品 | |
| TP-C13028T-SH | φ12 | MB255-6967-SH | |
| TP-C13029T-SH | φ14 | MB255-6968-SH | |
| 型号: TP-C13037T-SH, TP-C13038T-SH | |||
|
|
■ 材质: 顶端部=增强聚酰胺, 顶端部以外: 不锈钢 ■ 与TP-C13355T-HD旋钮配套使用。 |
||
| 型号 | 对应销径 mm | MB同等产品 | |
| TP-C13037T-SH | φ12 | MB256-64561-SH | |
| TP-C13038T-SH | φ14 | MB256-64571-SH | |

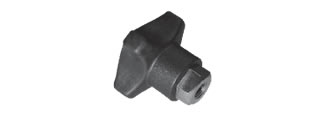

【可调式顶端用旋钮】
与TP-C13037T-SH, TP-C13038T-SHの可调式顶端配套使用
| 型号: TP-C13355T-HD | ||
|
 |
■ 材质: 旋钮部=增强聚酰胺, 螺纹部=黄铜+镀镍 * MB同等产品 MB183-54921-HD |
|
与隔离器组合使用可调整高度和宽度。
提供支架部位的可调式顶端和把手。
适用于支架过大的场合。
