导轨夹具·各种夹具&安转零件
【导轨夹具】
用于导轨的固定
| 型号: TP-C13007T-GRC | ||||
|
所对应导轨: TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR
|
■ 本体=增强聚酰胺, 螺栓=不锈钢, 螺母=黄铜+镀镍 ■ 要固定的配对材料: 扁钢25x8 * MB同等产品 MB211-59961-GRC |
|||
| 型号: TP-C13008NVT-GRC | ||||
|
所对应导轨: TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR
* 夹具销单独销售 |
■ 材质: 本体=增强聚酰胺 ■ 要固定的配对材料: 夹具销 * MB同等产品 MB213-60101-GRC |
|||
| 型号: TP-C13006NVT-GRC | ||||
|
所对应导轨: TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR
|
■ 材质: 本体=增强聚酰胺, 螺栓=不锈钢, 螺母=黄铜+镀镍 ■ 要固定的配对材料: 导销 ■ 比TP-C13012T-GRC的夹具加紧力更强 ■ 用于轨道上作用压力较大的部位（转角部和堆积生产线等）。 * MB同等产品 MB210-59941-GRC |
|||
| 型号: TP-C13012T-GRC | ||||
|
所对应导轨: TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR
|
■ 材质: 本体=增强聚酰胺 ■ 要固定的配对材料: 支架销 φ14 * MB同等产品 MB275-66811-GRC |
|||
| 型号: TP-C13014T-GRC | ||||
|
所对应导轨: TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR
|
■ 材质: 本体=不锈钢 ■ 要固定的配对材料: 框架 * MB同等产品 MB215-60121-GRC MB215-65976-GRC |
|||
【导轨接头】
用于导轨接头，可消除阶差和间隙。
| 型号: TP-C13120T-GRC | ||||
|
所对应导轨: TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR
|
■ 材质: 不锈钢 * MB同等产品 MB214-60111-GRC |
|||
【TP-C19050LT-GR专用导轨夹具】
TP-C19050LT-GR专用。
| 型号: TP-C13718T-GRC | ||||
|
所对应导轨: TP-C19050LT-GR
|
■ 材质: 本体=增强聚酰胺, 螺母・垫片=不锈钢 ■ 要固定的配对材料: 夹具销 * MB同等产品 MB298-60362-GRC |
|||
【圆棒用导轨夹具】
请用于圆棒导向固定。
| 型号: TP-C13743T-GRC, TP-C13741T-GR, TP-C13744NVT-GRC | ||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓=不锈钢, 螺母=黄铜+镀镍 ■ 要固定的配对材料: 扁钢25x8 |
|
| 型号 | 可使用的圆棒 mm | MB同等产品 |
| TP-C13743T-GRC | φ8 | MB159-6912-GRC |
| TP-C13741T-GRC | φ10 | MB159-63389-GRC |
| TP-C13744NVT-GRC | 12 | MB159-6913-GRC |
| 型号: TP-C13761XPT-GRC | ||
|
|
■ 材质: 本体=增强聚酰胺, 螺母・垫片=不锈钢 ■ 要固定的配对材料: 夹具销 |
|
| 型号 | 可使用的圆棒 mm | MB同等产品 |
| TP-C13761XPT-GRC | φ12 | MB70-5095-GRC |
【各种夹具】
与关闭型夹具组合使用，用于传感器设置。
光敏夹具
| 型号: TP-C13153T-FSC | ||||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓・螺母=不锈钢 ■ 销的容许负载（保持力）: 49.0N ｛5kgf｝ * MB同等产品 MB341-68383-FSC |
|||
T型夹具（圆棒·方棒导杆共用型）
| 型号: TP-C13152T-TC, TP-C13115T-TC | |||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓・螺母=不锈钢 ■ 销的容许负载（保持力）: 49.0N ｛5kgf｝ |
||
| 型号 | 可使用的圆棒 mm | 可使用的方棒 mm | MB同等产品 |
| TP-C13152T-TC | φ10 | 8 | MB339-68363-TC |
| TP-C13115T-TC | φ12 | 10 | MB339-68375-TC |
T型夹具 (圆棒导杆型 φ12mm)
| 型号: TP-TC | ||||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓・螺母=不锈钢 * 不添附六角螺栓(M8x20 CAP B. PW) |
|||
L型夹具 (φ12mm)
| 型号: TP-LC | ||||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓・螺母=不锈钢 * 不添附六角螺栓(M8x22 CAP B. PW) |
|||
【关闭型夹具】
与T型夹具，光敏夹具组合使用，用于传感器设置。
圆棒导杆专用型 (φ15mm)
| 型号: TP-C13S00109T-CC | ||||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓・螺母=不锈钢 ■ 销的容许负载（保持力）: 49.0N ｛5kgf｝ 注) TP-C13S00109T-CC库存售完即终止销售。
* MB同等产品 MB174-53791-CC |
|||
圆棒·方棒导杆共用型
| 型号: TP-C13S00114T-CC, TP-C13S00115T-CC, TP-C13S00116T-CC | |||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓=不锈钢, 螺母=黄铜+镀镍 ■ 销的容许负载（保持力）: 49.0N ｛5kgf｝ |
||
| 型号 | 可使用的圆棒 mm | 可使用的方棒 mm | MB同等产品 |
| TP-C13S00114T-CC | φ10 | 8 | MB340-68373-CC |
| TP-C13S00115T-CC | φ12 | 10 | MB340-68385-CC |
| TP-C13S00116T-CC | φ14 | 12 | MB340-67375-CC |
强力型 (φ15mm)
| 型号: TP-C13108T-CC | ||||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓=不锈钢, 螺母=黄铜+镀镍 ■ 销的容许负载（保持力）: 98.1N ｛10kgf｝ |
|||
关闭型夹具 圆棒用型 (φ12mm φ10mm)
| 型号: TP-CRB | ||||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓=不锈钢 |
|||
【夹杆、导杆支座】

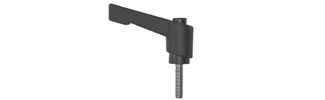

夹杆
| 型号: TP-CL | ||||
|
|
■ 材质: 本体=增强聚酰胺, 螺栓=不锈钢 * 为订单生产。 |
|||
导杆支座 （支架用）
| 型号: TP-GHB | ||||
|
|
■ 材质: 不锈钢 (烧结) * 为订单生产。 |
|||
导杆支座（连接用）
| 型号: TP-GHA | ||||
|
|
■ 材质: 不锈钢 (烧结) * 为订单生产。 |
|||
提供各种夹具，夹杆，导杆支架支座，组合使用可用于传感器等的设置。
