  轴头

■ 承载: 9.8kN{1000kgf}以上 (插入支撑管内垂直承受负载时)

■ 支撑管的保持力: [*参考值] 0.78kN{80kgf} (14.7·m的紧固扭矩固定螺栓)

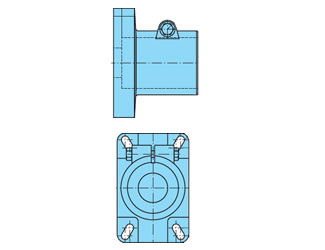

轴头　(安装孔固定型)

 型号: TP-C14050T-BH 使用支撑管外径 48.6mm （标称直径1 ½）

 ■ 材质: 本体=增强聚酰胺, 螺栓、螺母、垫片=不锈钢

【MB同等产品】

  MB198-59161-BH





轴头　(安装孔可变型）

 型号: TP-C14741T-BH, TP-C14739T-BH

 ■ TP-C14741T-BH: 使用支撑管外径 48.6mm （标称直径1 ½）

 ■ TP-C14739T-BH: 使用支撑管外径 60.5mm （标称直径2）

 ■ 材质: 本体=增强聚酰胺, 螺栓、螺母、垫片=不锈钢 (SUS304)

 * 2011年6月起尺寸进行变更。

【MB同等产品】

  MB280-63503-BH

  MB280-66781-BH

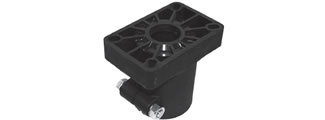

   支架头

 型号: TP-CPSH48, TP-CPSH60

 ■ TP-CPSH48: 使用支撑管外径 48.6mm (标称直径1 ½)

 ■ TP-CPSH60: 使用支撑管外径 60.5mm (标称直径2)

 ■ 材质: 本体=增强聚酰胺, 螺栓、螺母=不锈钢

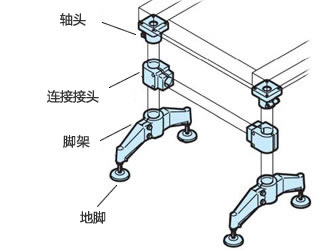

  轴头取付例

 轴头安装请参照右图

 * 各个零件的详细请从下列网页浏览

 > 连接接头

 > 脚架

 > 地脚




从下面垂直支撑轴承框架。
用于将支撑管固定到框架上。
※轴头内部可配线。
