饮料容器搬运用塑料链条 Bevedolphin
新追加信息 |
| ■ 2017.02.14新推出Bevedolphin系列 塑料模块链条 WT2515-W/WT2515G-W。 ■ 2016.01.07新推出Bevedolphin系列 塑料模块链条WT2515G-M ■ 2016.01.07新推出Bevedolphin系列 塑料顶板链条TTUPM-H |
|

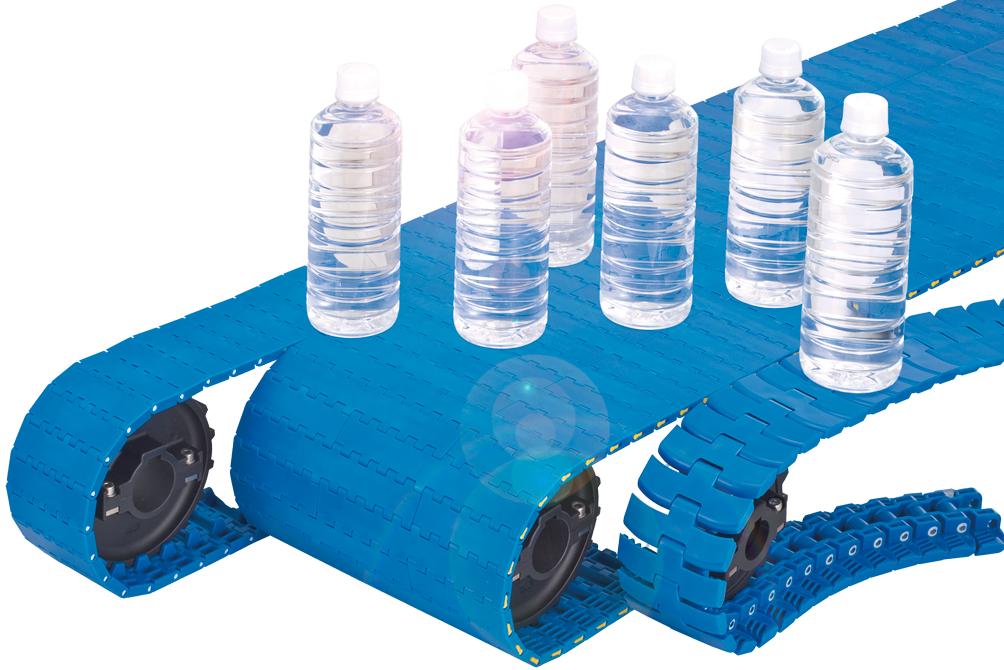

Bevedolphin是融合「Beverage」 和 「Dolphin」之意，椿本新推出的饮料容器搬运用塑料顶板链系列的名称。 如同海豚在海中轻快游动一样，迅捷，顺畅地搬运饮料容器。 椿本今后也继续面向饮料行业不断推出Bevedolphin系列。
|
 |
Bevedolphin系列

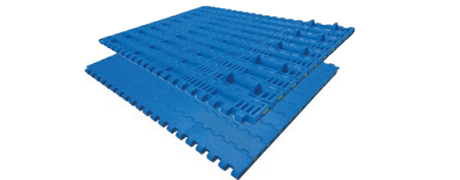

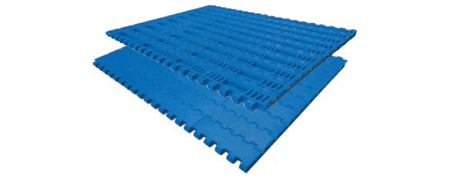

直线输送用 WT2515-W型/WT2515G-W型
Bevedolphin系列新增加了宽幅塑料模块链条WT2515-W型和WT2515G-W型，适用于搬运塑料容器。
维修简单 |
 |
|
|

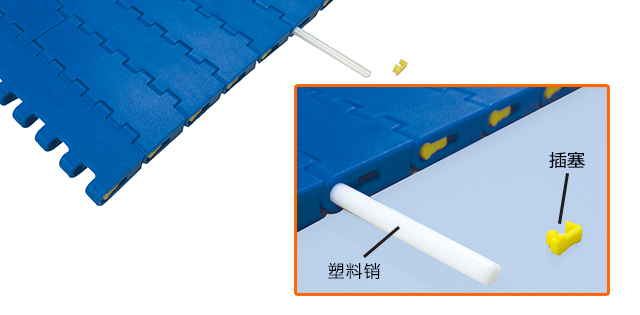

节距25.4mm，幅宽85mm，170mm的模块链环组合。 采用插塞方式，防止链销脱落， 链条的连接，分解，维修更加简便。 还提供附带防蛇行附件的WT2515-G-W型。 |
||
Bevedolphin系列
曲线搬运用 TTUPM838H型
| 特殊2层D形塑料销
采用世界首个融合塑料和金属销的“特殊2层D形塑料销”
具有塑料的特性，磁石的磁力可防止上浮。

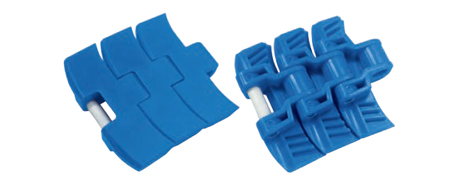

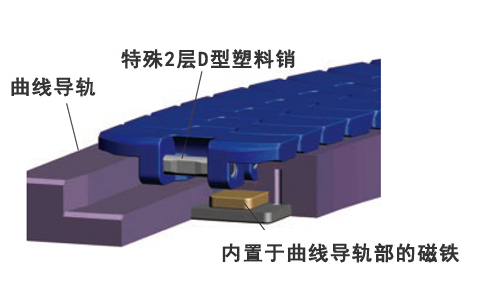

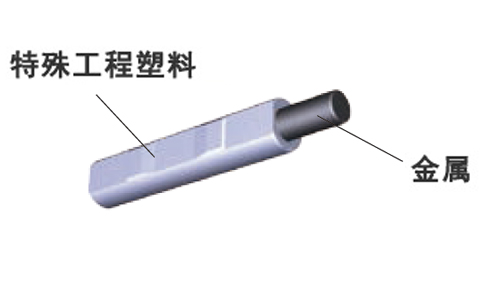

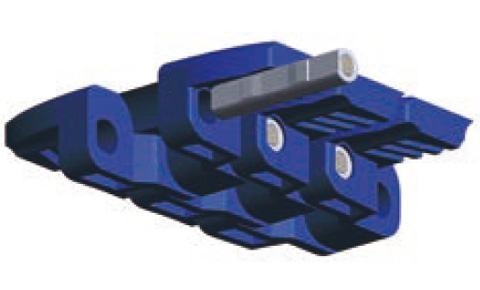

| ■ 特殊2层D形塑料销 | ■ 链节和销的组合 | ■ 链条和带磁铁的导轨 |
 |
 |
 |
| 在水湿环境下也可保持链条的长使用寿命
在水湿环境下，如使用全金属销则会导致链条明显的磨损延伸。
「特殊2层D形塑料销」与链节滑动的部分采用特殊工程塑料，在水湿环境下使用也可抑制磨损延伸，延长链条的使用寿命。
| ■ 磨耗延伸比较曲线 |
【试验条件】 ■ 特殊2层D形塑料销 (本公司产品: TTUPM838H型) |
|
|
| 大幅减轻链销质量
「特殊2层D形塑料销」大幅减轻链销的质量。
与全金属材类型相比，质量降低15%。
带有磁石的导轨可将曲线部的链条吸引力降低到合适水平，减轻电容。

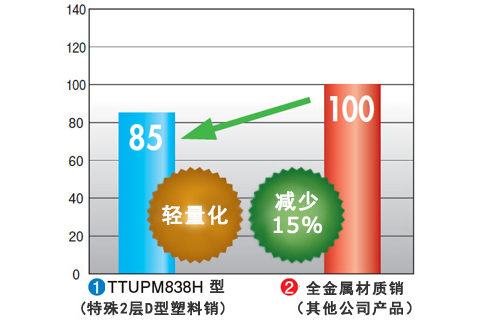

| ■ 链条重量比较曲线 |

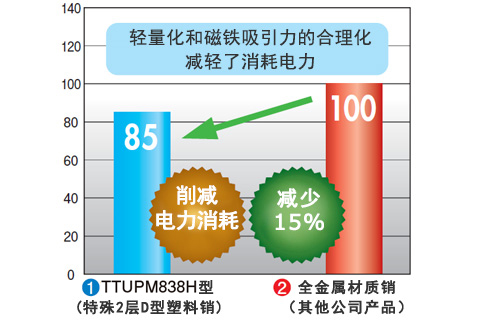

■ 电容减低曲线 |
|
※ 全金属材质销的质量按100计算时的比较 |
※ 全金属材质销的电容按100计算时的比较 |
Bevedolphin系列
直线搬运用 WT2515G-M型

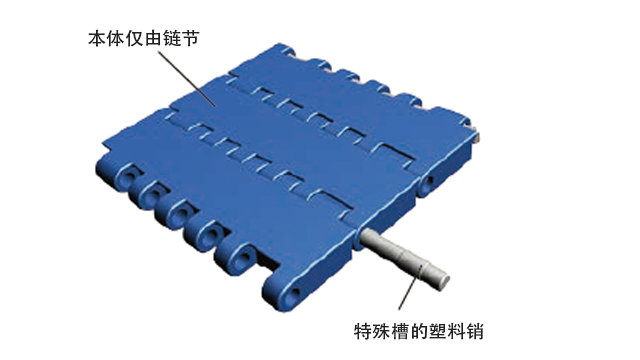

联结销采用带有特殊槽的塑料销 |
||
|
因采用防止链销脱落的插塞方式，存在因插塞脱落引起的异物混入问题。 插塞与链销一体化的特殊段层塑料销则无需担心异物混入的问题。 本体仅由链节和链销构成，构造简单，易于操作。 |
|
|

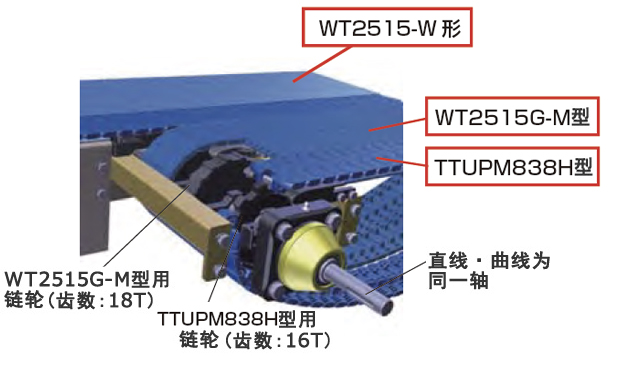

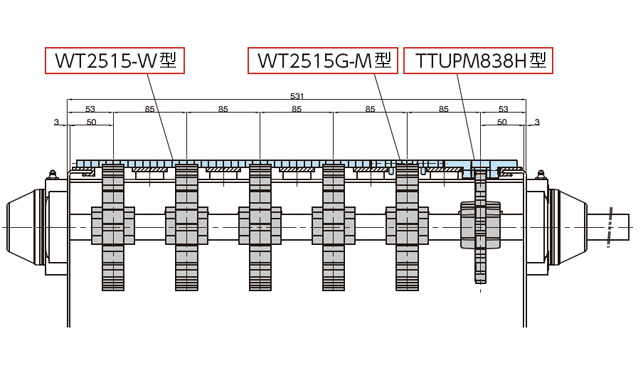

WT2515形和TTUPM838H形的组合
可设置在同一轴上 |
||
|
直线搬运用WT2515G-M形和曲线搬运用TTUPM838H形可设置在同一轴上。搬运水平不变，多列配置时可简化输送机的设计。 |
||
 |
 |
|
Bevedolphin系列 产品种类
|
|
|
|
直线搬运用链条 插塞方式，防止链销脱落 |
直线搬运用链条 还提供带防蛇形扣绊的类型 |
|
|
|
|
曲线搬运用链条 内置磁铁导轨的组合可防止曲线部链条的上浮 |
直线搬运用链条 无插塞（防止链销脱落的零件）构造 |

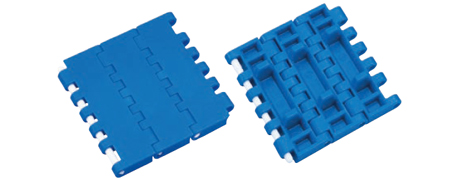

【WT2515-W: 闭合类型】无防蛇行附件
【WT2515G-W: 闭合类型】附带防蛇行附件
