顶板链 规格一览
| 普通规格
采用机械性质优异的一般规格通用聚缩醛■ 通用类型 历来作为通用品使用的聚缩醛树脂材（外观色：灰色/白色/蓝色/绿色） ■ 防静电 具有防止因静电引起的灰尘或磨耗粉尘的附着。（外观色：灰色/绿色） |
|
|
|
| 外观色: 灰色 | 外观色：白色 (塑料块形链条仅提供单列类型) |
外观色: 蓝色 |
|
| * 如滚子台，通用链，也有不以「普通规格」表现的形式。 * 普通规格的外观色根据链条不同。请参照商品目录的各商品页 |
|||
| 低摩擦·耐磨耗规格(LF规格)
链条链节采用低摩擦·耐磨耗的聚缩醛■ 搬运物的保护 摩擦系数比普通规格低15～45%，减轻积放时的搬运线压力、 ■ 长使用寿命 链条张力的减少，与普通规格相比，提高使用寿命1.2～2倍 ■ 减低所需电力 ■ 搬运物的分流，集合更通畅 * 链节有三种颜色，性能全部相同
用 途 ■ 可用于各种用途的全能型号 |
 |
 |
 |
| 外观色: 白色[LFW] | 外观色: 绿色[LFG] | 外观色: 棕色[LFB] | |
|

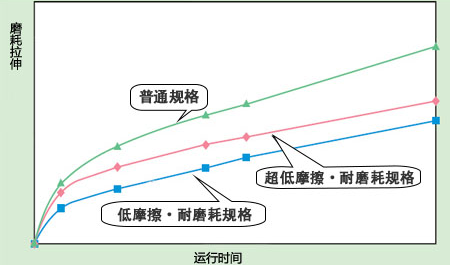

[曲线: 普通・LF・ALF规格的磨耗拉伸性能] |
|||
| 超低摩擦・耐摩耗仕様(ALF仕様)
椿本应用新材料，为干货输送机提供新方案■ TSUBAKI公司开发出了配合硅胶润滑剂的独创材料，用于干货搬运目的。
用 途 ■ 无法使用润滑剂的工程（装箱线） |
 |
| 外观色：浅灰色[ALF] | |
|

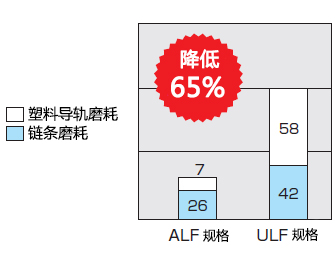

[曲线图: ALF规格和ULF规格的磨耗体积比较] |
与其他公司链条的比较
|

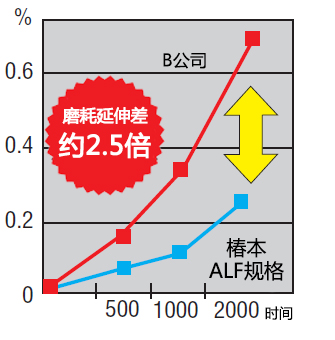

| 磨耗延伸比较 |

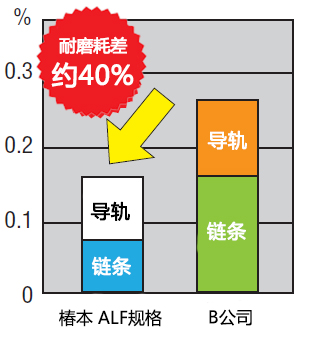

| 链条+导轨磨耗 (体积比较) |
[注] ■ 本公司链条：TTP826-ALF |
 |
 |
| 低摩擦·耐磨耗规格(HG规格)
链节采用低摩擦的特殊工程塑料 ■ 耐磨耗
用 途 推荐用于以削减饮料生产线润滑剂为目的的以下用途。 ■ 装箱线等无法使用润滑剂的工程 |
 |
| 外观色：深蓝色[HG] | |
 |
|
|
上述图表为本公司内部试验结果。TSUBAKI公司的LF规格的磨损体积按100计算。 链条类型=TTP826、链条速度=60m/min、常温，干燥环境 （注記）
|
| 低摩擦规格(NLF规格)
链节采用超低摩擦聚缩醛 ■ 搬运品的保护
用 途 ■ 可用于各种用途的全能型 |
 |
| 外观色：深灰色[NLF] |
| 低摩擦规格(WR规格)
链节采用耐腐蚀性的聚缩醛 ■ 搬运品的保护
用 途 ■ 使用次氯酸苏打等药品的场合 |
 |
| 外观色：深绿色[WR] | |
| * 2014年4月起外观色由绿色变更为深绿色 |
| 耐药品规格(Y)
链节采用特殊工程塑料 ■ 耐药品性 用 途 ■ 锂电池等生产线的搬运 |
 |
| 外观色：砂白色[Y] | |
 |
|
| * 超级耐药品规格（SY）的连接销为钛材，耐腐蚀性能更高。 |
| 导电规格(E)
链节采用特殊工程塑料 ■ 导电性
用 途 ■ 印刷基板焊接后的搬运 |
 |
| 外观色：黑色[E] | |
| * 使用钢制链轮·导轨，需要连接链条全体的地线 |

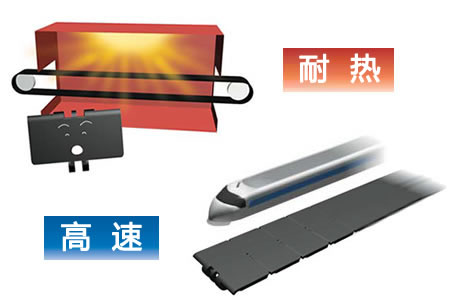

| 耐热高速规格(KV)
链节采用特殊工程塑料 ■ 最高使用温度 ■ 耐药品性 ■ 难燃性
用 途 ■ 热塑收缩包装 |
|
| 外观色: 黑色[KV150、KV180、KV250] | |
|
* KV150为干燥氛围专用 |
| 高速规格(HS)
链节采用特殊工程塑料 ■ 高速
用 途 ■ 制罐·空罐的高速搬运线 |
 |
| 外观色：奶油色[HS] | |
| * 干燥氛围专用 * 仅限不锈钢销规格 * 容许张力为普通规格的80%左右 * 高速使用的场合请使用不锈钢导轨（研磨品） |
| 抗菌·抗霉规格(MWS)
链节配合抗菌剂，材质采用低摩擦·低磨耗聚缩醛 ■ 抗菌防霉 ■ 持续性 ■ 安全性 ■ 高性能
用 途 ■ 制瓶工厂内的洗净对策
备 考
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外观色：奶油色[MWS] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
抗菌力试验结果（与LF同等品的比较）
霉菌培育试验结果（与LF同等品的比较）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 耐冲击规格[干燥氛围专用] (DIA)
链节采用特殊工程塑料 ■ 超耐冲击性 ■ [耐冲击性能（受到冲击时的缺落难度）] ■ DIA >> DIY > 普通规格 ■ 高摩擦 ■ 轻量 用 途 ■ 面包工厂的托盘搬运 |
 |
| 外观色：奶油色[DIA] | |
|
* 干燥氛围专用。请勿在有水或润滑液的条件下使用 |
| 耐冲击规格 [干湿氛围兼用] (DIY)
链节采用特殊工程塑料 ■ 超耐冲击性 ■ [耐冲击性能（受到冲击时的缺落难度）] ■ DIA >> DIY > 普通规格 ■ 耐药品性 ■ 非粘着性 ■ 耐紫外线
用 途 ■ 潮湿环境的食品，容器搬运 |
|
| 外观色：绿色[DIY] | |
|
* 在低温等环境下，可能会因使用条件发生破片飞散。 |
| 金属检测规格 (MPD/MPW)
链节采用特殊工程塑料 ■ 金属检测器可以检出 ■ 耐冲击性 ■ 使用氛围 ■ 容许张力
用 途 ■ 包装机前的食品直接装载的传送带 |
|
| 外观色: 黑色[MPD、MPW] | |
|
|
| 高温规格(HTW)
链节采用聚丙烯 ■ 使用可能温度: 105℃ ■ 耐药品性 ■ 高摩擦 ■ 轻量
用 途 ■ 饮料工厂的加热器，冷却器用链条 |
 |
| 外观色：白色[HTW] | |
|
* 使用时的注意点：最大容许张力为普通规格的40% |
| 其他塑料链条材质规格
| 规格 | 特长·用途 | 使用时的注意点 |
| 食品输送规格 (PFS) NEW | ■ 外观色: 耐尔蓝 ■ 规格记号: PFS (Plastic for Food Safety) ■ 使用温度范围: -20～ (65) 80℃ ■ 符合日本食品卫生法。 ■ 用于面包生产线的常温冷却工程和其他食品生产线的输送。 |
■ 使用温度范围的（）是在水湿条件的场合。 ■ 各个系列的生产可否，规格，请咨询本公司。 ■ 塑料销不适用于PIM（欧洲食品材料接触法规) |
| 冷冻系列(LTW) | ■ 链节： 树脂，白色 ■ 销: 树脂 ■ 使用温度范围: -70～60℃ ■ 冷冻用输送链用途 ■ 维修性优异 |
■ 容许张力维普通规格的33% ■ 对应链条形式：塑料模具链条(只有BTN5、BTC6、BTN6、BTC8) |
| 防静电规格(SE) | ■ 链节： 特殊工程塑料，浅灰色 ■ 销 ： SUS304，树脂销 ■ 体積固有抵抗率： 1×1013Ω・cm(普通规格 1×1014～15Ω・cm) ■ 防止因静电引起的的灰尘和磨耗粉尘的附着（无润滑剂搬送时的静电防止对策） |
■ 容许张力与普通规格相同 ■ 摩擦系数与普通规格相同 ■ 滚花销规格: 可 ■ 树脂销规格: 可 ■ 链轮，导轨等为钢制，需要接地线 |
| 中等摩擦规格(MF) | ■ 链节： 特殊工程塑料，黄色 ■ 销 ： SUS304， 树脂销 ■ 倾斜输送机等用途 |
■ 容许张力为普通规格的75%程度 ■ 摩擦系数为普通规格的1.1倍 ■ 不锈钢销规格： 可 ■ 树脂销规格： 可 ■ 干燥氛围环境专用 |
| 超级耐药品规格(SY) | ■ 链节： 特殊工程塑料，砂白色 ■ 销： 钛 ■ Y规格的销子使用钛材，进一步提高耐药性的规格 |
■ 容许张力为普通规格的50% ■ 摩擦系数与普通规格相同 ■ D开口销规格: 不可 ■ 树脂销规格： 不可 |
| 耐酸规格(AR) | ■ 链节： 特殊工程塑料，白色 ■ 销： SUS304 ■ 耐腐蚀性优于普通规格，低摩擦耐磨耗规格（*易被强酸·强碱腐蚀） ■ 使用含有次氯酸钠的肥皂水等作为防腐蚀对策 |
■容许张力大约为普通规格的90% ■摩擦系数与普通规格相同 ■树脂销规格： 不可 ■不可在有60℃以上温水的氛围下使用 |
| 耐紫外线规格(UVR) | ■ 链节：特殊工程塑料，浅灰色 ■ 销子：SUS304，树脂销 ■ 紫外线劣化（变色，轻度下降）的耐受性优于普通规格，低摩擦耐磨耗规格。 |
■容许张力与普通规格相同 ■摩擦系数与普通规格相同 ■滚花销规格: 不可 ■树脂销规格: 可 |
与压尺组合使用可实现输送机终端的紧凑化。 （*WT1505G-K除外）
【 WT1505-K：闭合型】 【WT1505G-K：闭合型（带防蛇形导件）】
【WT155GTO-K：闭合型（90度变换移送用）】 【WT1506-K：开放型】
