通轴型离合器 【SF-1000/IMP】

ꄴ上一个： 通轴型离合器 【SF-1225/IMP】
ꄲ下一个： 通轴型离合器 【SF-825/IMP】



型号 SF-1000/IMP
静摩擦扭矩 Nm 350
额定电压 DC-V 24
功率 W（at75℃） 31
重量 kg 15

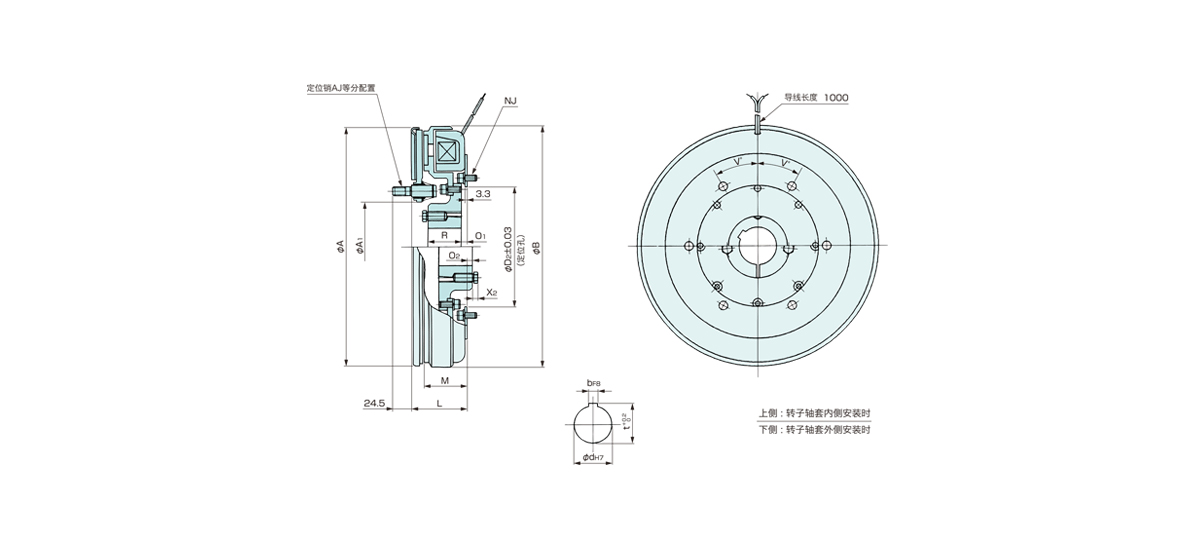

（注）转子轴套的安装根据中心线分为上下2种方式，不管哪种都能安装。





单位：mm

径向   轴向   安装   电源箱
A 262 L 64.3 AJ 数 3 DMP-63/24A
A1 107 M 49.2 节圆直径 133.4
B 260 O1 6.3 螺栓 M12
D2 136.57 O2 2.4 NJ 数 6
  R 31.7 节圆直径 155.6
X2 6 螺栓 M8×16 无接点控制器
  V 30
轴孔 TMP-40D
d 48 EMP-70DB
b 12 CSM-55DB
t 51.5 CMPH-250/4HB
