配合孔径

【什么是配孔服务】

◎ 下单更顺畅

    加工内容记号化，使用型号即可简单下单。

◎ 简便

   下单时不需要客户制作图纸。可提供规格确认用的图纸。

◎ 快捷

   交货迅速。收货后可立即使用。

对象品种一览・详细

■ PX带轮标准库存品 (P5M，P8M，P14M)

   ※ 材质仅有机械构造用碳素钢

■ 梯形齿型带轮标准库存品 (XL, L, H)

轴孔完成品

轴孔完成品将轴孔，键槽，攻丝的加工规格化，仅使用型号即可订货，即交货品。

简单轴孔加工品

简单轴孔加工品由TSUBAKI公司对标准库存品进行加工。

轴孔，键槽，攻丝，表面处理的加工内容标准化。

使用简单记号即可订货，交货期短。

[加工规格]

短納期+短交货期+加工内容记号化，更加简单方便。

| 轴孔加工

	轴孔公差	轴孔径	倒角量	加工尺寸为整数1mm单位 （英寸为非加工对象）  椿本标准倒角一律为0.5mm
	■ H: H7  ■ G: G7  ■ M: M7	3位数表记 整数 (mm)	■ N: 无指定 椿本标准倒角  ■ A: 1mm  ■ B: 2mm  ■ C: 3mm

| 键槽加工

	键槽公差	键槽幅	尺寸按照JIS标准   无键槽 「W00」
	新JIS   ■ J：JS9  ■ P：P9  旧JIS  ■ F：F7  ■ E：E9  ■ W：无键槽	2位数表记整数 (mm) 无键槽 「00」

| 攻丝加工

	攻丝数和配置	攻丝尺寸	攻丝尺寸为轴孔径对应尺寸  无攻丝 「D0M00」
	■ 1: 1处  ■ 2: 2处　右90°  ■ 3: 2处　右120°  ■ 4: 2处　左120°  ■ 5: 2处　左90°  ■ 无攻丝 「D0」	2位数表记整数 (mm) 无攻丝 「M00」

| 表面处理

■  无记号: 无  ■  K: 无电解镀镍

※无表面处理类型后为空白 [注] 追加工部分无镀镍。

* 10个以上请咨询本公司。

在上述场合订购时的型号，轴孔加工号码为PT30P8M15AF-H050N-J14D2M08-K

| 注意事项

   *  键槽，预留孔尺寸为JIS规格。请客户自身确认是否符合使用要求，或咨询本公司。

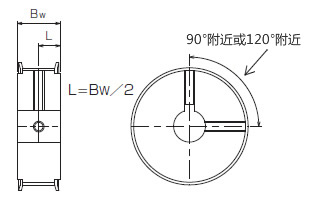

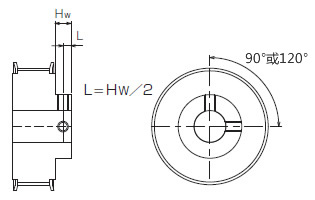

【加工规格 (攻丝加工位置)】

* AF型的场合，第2个攻丝加工角度为近似值。 (在带轮齿底加工）

* 攻丝加工长度大的场合，则加工埋头孔。

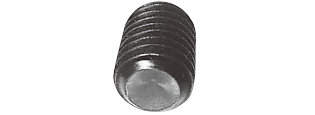

* 预留孔加工品的各个预留孔附带止动螺栓。
