电缆拖链塑料系列-带滑动蹄片的长行程规格
长行程规格滑动蹄片应对品种
| 形 式 | 开放类型 | 封闭类型 |
| TKP・TKC | TKP58H39, 68H46, 91H56/H80 | TKC91H56/H80 |
| TKM | TKMK47H28, 65H42, 95H58, 125H72 | TKMT47H26, 65H38, 95H54, 125H68 *铝盖类型不支持 |
| 长寿命化
滑动蹄片采用滑动特性、耐磨性优越的树脂材料。除了链节内圆周面的耐磨性提高外，还通过滑动蹄片的厚度获得磨耗余量（允许磨耗量）增加的效果，寻求电缆拖链的长寿命化。
磨耗状态对比
► 130,000次往复移动结束后
|
• 无滑动蹄片…磨耗加快
|
• 带滑动蹄片…磨耗量极小
|
电缆拖链寿命对比
| *TSUBAKIK实验数据 | 形式 | 链节内圆周面、极限磨耗量 | |
| 带滑动蹄片 | 无滑动蹄片 | ||
| TKP58H39/TKP68H46 | 5mm | 1.5mm | |
| 省电

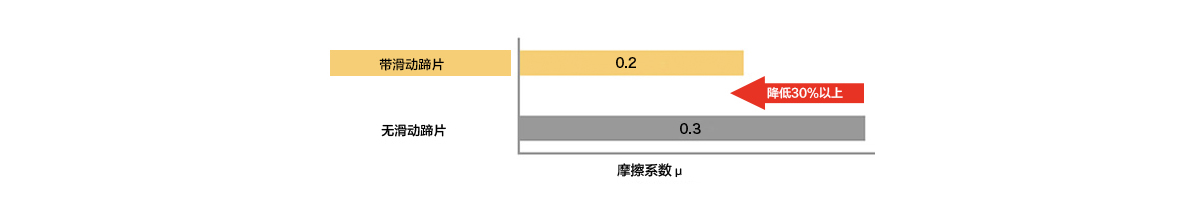

通过安装滑动特性优越的滑动蹄片，电缆拖链的行走阻力降低，有助于机械侧驱动力的省力化。
*数值为代表值，并非保证值。
| 降低运行成本
长期使用后滑动蹄片达到磨耗寿命时，如果电缆拖链本体没有损伤，只需更换滑动蹄片即可继续使用。与没有安装滑动蹄片的情形相比，可大幅削减更换所需的零部件费用和工时。
塑料系列的长行程专用滑动蹄片
■ 安装滑动蹄片，为长寿命化、省力化做贡献。
■ 通过降低运行成本，为综合成本降低做贡献。
