销齿传动组件
| 安装简单
采用分割分段的方式使安装作业简单安装。粗略的安装精度也可使用。
| 较大传递扭矩
滚销齿轮采用齿形较大的设计，因此销齿轮和齿条的保持平衡，发挥较大扭矩。
| 在大型装置上也可使用
齿轮型可增加分段的数量，所以可对应大型驱动设备。
| 开始提供适用于钢铁行业的大型尺寸产品 対応開始
开始提供大型尺寸的销齿传动产品。成本和接线能力超出大型齿轮。
■ 标准规格一览
| 节距 mm | 标准系列 (钢制规格) | |||
| 型号 | 容许接线负重 | |||
| kN | {kgf} | |||
| 现有产品 | 20 | PDU020 | 4.7 | 480 |
| 22 | PDU022 | 7.7 | 780 | |
| 30 | PDU030 | 12.8 | 1300 | |
| 35 | PDU035 | 19.5 | 1990 | |
| 40 | PDU040 | 27.3 | 2780 | |
| 50 | PDU050 | 31.7 | 3230 | |
| 55 | PDU055 | 52.9 | 5390 | |
| 70 | PDU070 | 60.7 | 6190 | |
| 80 | PDU080 | 71.5 | 7290 | |
| 90 | PDU090 | 98.9 | 10100 | |
| 120 | PDU120 | 122.5 | 12400 | |
| 新产品 | 150 | PDU150 | 240 | 24500 |
| 180 | PDU180 | 347 | 35400 | |
| 240 | PDU240 | 525 | 53400 | |
■ 与现有方式的特长比较
| 传导扭矩 | 安装工时 | 成本 | 质量 | 交货期 | |
| 大型销齿传动单元 | 良 | 良 | 优 | 良 | 良 |
| 大型齿轮 | 良 | 中 | 差 | 中 | 中 |
| 链条式 销齿 | 良 | 中 | 良 | 良 | 良 |
| 不锈钢规格(S系列)品种丰富
在有水、酸性及碱性等的腐蚀性环境下可使用，而且可对应-20°～400°的周围温度环境。
| 开始销售高防锈规格
特殊表面处理提高耐腐蚀性。零部件单独进行防锈处理，在室外，海岸等具有腐蚀性的环境下使用可发挥强力防锈性能。
 |
* 应用例： 立体停车场，大型搬运推车，铸造生产线，水闸等。 * 容许接线负载与标准系列相同，选型与标准系列尺寸相同。 * 订单生产品 |
| 特殊規格
特殊表面处理规格、锁型滚销齿轮规格及小背隙规格等，TSUBAKI可对应。
从2012年4月开始,框架均为变更中空轴型(套筒)。而且S系列(不锈钢规格)的构造和标准系列的统一。如更换时需要旧规格,请咨询。

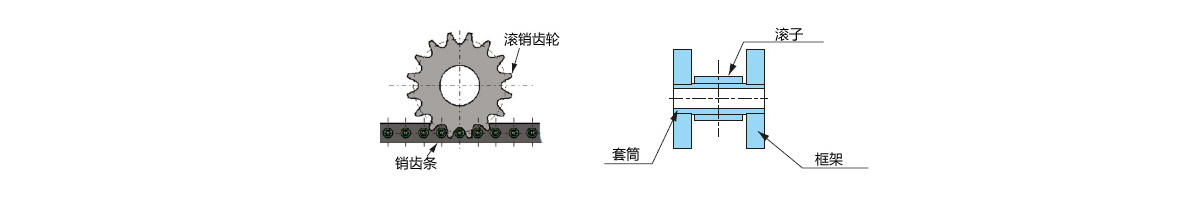

销齿传动组件，为滚销齿轮和咬合的销齿条(或销轮)组合的传动组件。

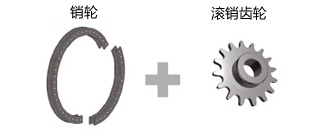

| 旋转驱动 | 直线驱动 |
 |
 |
| 销轮径(销子数)可自由选择 | 销齿条长度(销子数)可自由选择 |

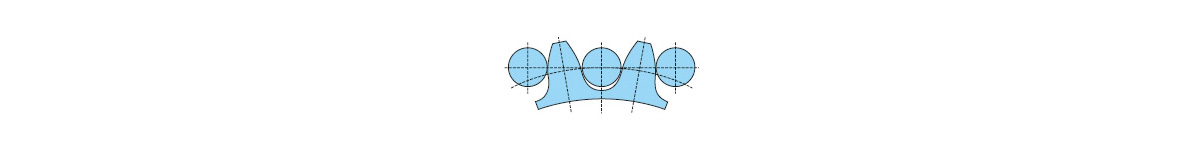

滚销齿轮有特殊齿形，与滚子持续顺畅地咬合。为了提高齿部强度和磨损强度，在齿部实施了硬化处理。
为了销轮和齿条能顺利地咬合传动，椿本采用近似渐开线曲线形状为基础，强度更加提升的独有特殊齿形。
滚销齿轮专用的齿形形状
对旋转驱动、直线驱动提供成本降低方案。
椿本销齿传动组件代替齿轮和齿条，为新的驱动组件。组合销子机构的齿轮、齿条和特殊齿形使旋转、直线驱动部的设计更加自由。
2019年4月1日起变更销齿传动组件的型号。
椿本销齿传动组件代替齿轮和齿条，为新的驱动组件。组合销子机构的齿轮、齿条和特殊齿形使旋转、直线驱动部的设计更加自由。
2019年4月1日起变更销齿传动组件的型号。
