锁式链轮



| S类型 (适用链条尺寸: RS35～RS100)

   ■ 紧固后没有背隙，定位容易。

     ■ 只装卸螺栓，就可简单安装、折卸。

   ■ 由于采用轴向固定，不需要“防止脱落具”

| N类型 (适用链条尺寸: RS35～RS60)

   除了具备S类型的特长，N类型还有以下特长。

     ■ 複与需要复数螺栓紧固的S型相比，N类型使用单个螺母即可简单将轴缔结。需要微调时的拆卸安装也更容易。

     ■  从Min.轴径7mm到Max.轴径28mm已标准化，可对应广泛要求。

     ■ 强度计算充分考虑链条的Max.容许张力，设计简洁，尽量消除不必要空间。







考虑采用锁式链轮时，请确认下列注意事项。

• 容许传导扭矩
  选择负荷扭矩时，需选择小于尺寸表所表示的传导扭矩的型号。
• 轴孔公差和表面粗糙度
  请将轴径公差h8，轴表面粗糙度Ra3.2作为基准。
• 安装至带键槽轴，D型轴时
  安装至D型轴，或如电机轴等已经进行键槽加工的轴时，容许扭矩将减少10%。
• 安装至冷轧条钢时
  安装至可保证机械性质的冷轧条钢（冷拔材尺寸容许径8級～10級）时，容许扭矩将减少10%。
• 轴材
  轴材请使用S35C以上的实心轴材。
• 使用温度范围
  -20°C～200°C
• 缔结固定时
  固定螺栓·螺母时，请使用扭矩扳手，按照规定的扭矩固定。安装时，请事先确认添附的使用说明书，按指示操作。



| S类型的缔结原理	| N类型的缔结原理

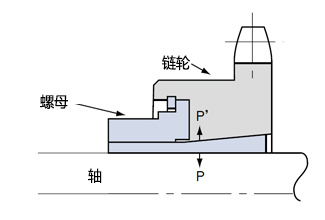

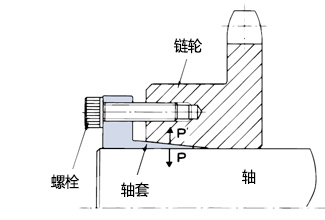

链轮内径和锁式轴套的外径成锥形。固定螺栓（螺母）时，链轮在锥形面滑移。在楔效应下，产生压紧轴和锥形内面的半径方向力，P、P'，利用摩擦力将链轮和轴强力缔结。











◉ 轴套安装形式的注意点

    ■ RS35-1B19TQ-S33_ _ _

    ■ RS40-1B15TQ-S33_ _ _

    上述产品仅为形式A。 形式B与链条干涉，无法使用。

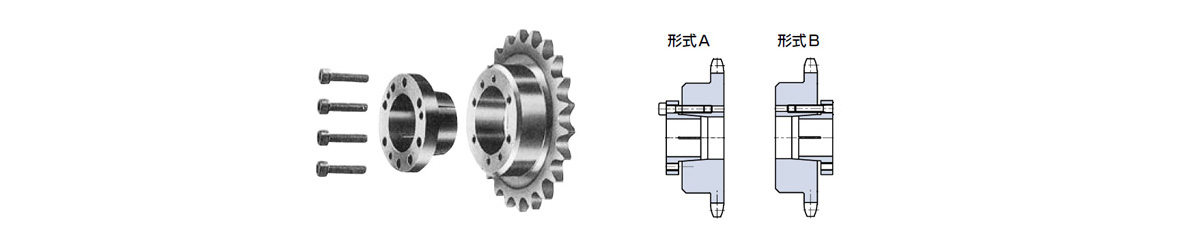

◉ S类型



    RS40  -  1B   21T    Q   -   S4   8   25   A

       (1)                 (2)         (3)          (4)             (5)      (6)     (7)      (8)



   (1) 链条型号

   (2) 轮毂形式: 1B = 仅有单个轮毂

   (3) 齿数

   (4) Q: 齿尖硬化规格

   (5) 轴套编号 (S4型号)

   (6) 安装螺栓个数

   (7) 轴孔径 mm

   (8) 安装形式

   (5)-(8)轴套型号



2017年4月1日起，型号进行变更

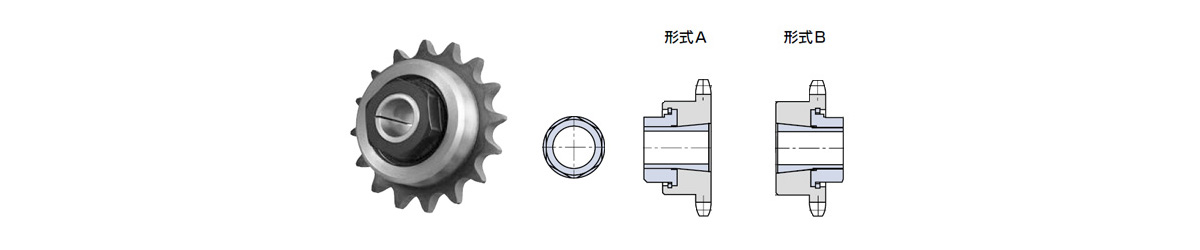

◉ N类型



   RS40  -  1B   21T    Q   -   N4   17   A

        (1)                (2)        (3)           (4)              (5)        (6)      (7)



   (1) 链条型号

   (2) 轮毂形式: 1B = 仅有单个轮毂

   (3) 齿数

   (4) Q: 齿尖硬化规格

   (5) 轴套编号 (N4型号)

   (7) 安装形式

   (5)-(7)轴套型号



2017年4月1日起，型号进行变更









链条尺寸	锁链轮类型
RS35-1B	S类型	N类型
RS40-1B	S类型	N类型
RS50-1B	S类型	N类型
RS60-1B	S类型	N类型
RS80-1B	S类型
RS100-1B	S类型
