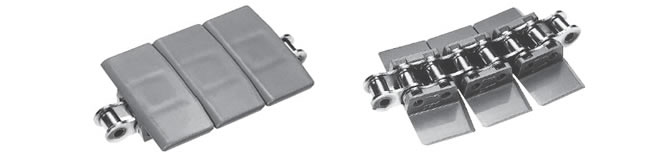

TNU型
■ 容许张力大（TTUP型的2倍）
■ 可单独更换顶板。
■ 提供可在腐蚀氛围中使用的链条规格。
|
|
本体链条的规格和特长
| 普通规格
本体链条: 钢制链条
主要尺寸与一般滚子链相同，销的端部形状不同。强度小于传动用RS滚子链，敬请注意。 ※链条部分需要供油。
| NP规格
本体链: 镀镍加工的普通规格链条
镀镍加工，外形美观，不易生锈。※ 链条部分需要加油。
| AS规格
本体链条: 销·套筒·滚子 = 沉淀硬化SUS， 顶板 = SUS304不锈钢
用于要求更高耐腐蚀性能和强度的环境。 ※链条部分需要加油。
|

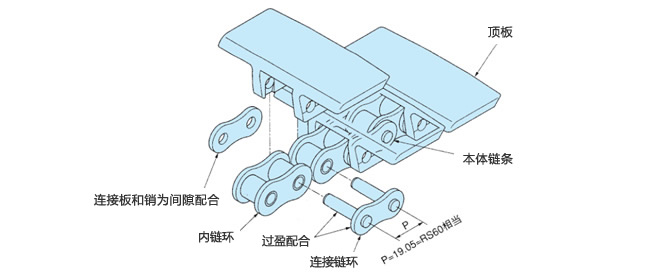

TNU型顶板链，由相当于RS60-CU的本体链条和顶板（扣式顶板）构成。顶板的底脚扣合在本体链条的外链环上。 |
【本体链条・连接链环】
| TNU | - | C | - | NP | - | JL |
| (1) | (2) | (3) | (4) |
| (1) 型号 | (2) 本体 | (3) 本体规格记号: 无记号 = 普通规格, NP, AS | (4) 连接链环的场合记载为"JL" |
【顶板】
| TNU | 826 | P |
| (1) | (2) | (3) |
| (1) 型号 | (2) 顶板宽度: mm [例] 826 = 82.6mm | (3) 顶板规格: P = 普通规格 |
TN型的曲线类型。钢制链条底座，曲线输送用链条。
容许张力维TTUP型的2倍。
【普通规格】【NP规格】【AS规格】
容许张力维TTUP型的2倍。
【普通规格】【NP规格】【AS规格】
