RS链轮　配孔 BR型

| 可选择滚动轴承中具代表性的深槽滚珠轴承。

| 安装轴承时所需的孔加工可通过型号指示。

| 省却繁琐的制图与追加工手续。

| 轴承箱体孔的加工精度高，收货后可立即装入轴承使用。＊不附带轴承。

提供带轴承的FR惰轮链轮 ，可用于惰轮、张紧器用途。

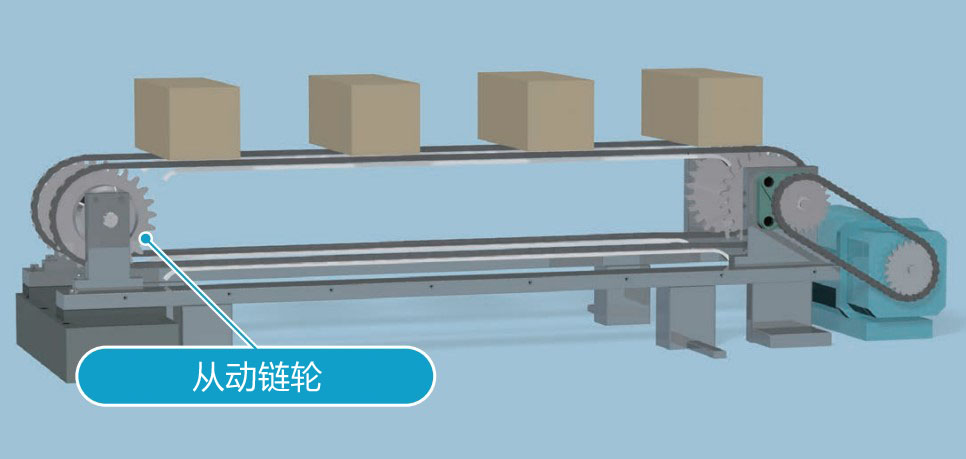

  从动侧链轮

＊从动侧的链轮用键固定于两条链条以上的装置使用的场合，如果链轮齿与键槽的位相加工精度不高，有可能造成同轴上的链轮齿面磨损不均。

使用带轴承的链轮，无需加工键槽或考虑位相，而且易于安装。

＊无需使用插入式轴承组件，可简化装置。

  惰轮

＊惰轮链轮是借助链条动力回转的的传动零件。

用于调整链条的松缓，稳定转动，维持正常的链条传动。

链条过度的松缓将引起振动、噪音， 与链轮咬合不良，无法进行顺畅的传动。

防止轴间距离长时产生的松弛	作为多轴驱动时的中间惰轮	链条缠绕角度不足的场合

   链轮选型时的注意事项

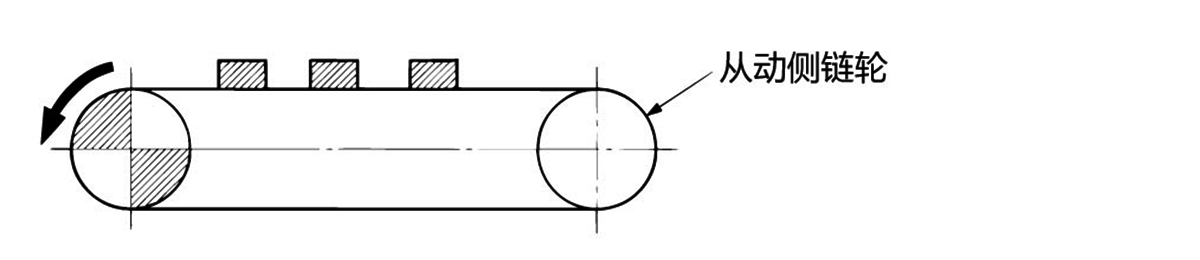

考虑采用配孔BR类型时，请确认以下注意事项。 轴承使用寿命按以下条件计算，请参考。 假定轴承用于水平搬运的从动侧链轮。

・输送速度： 20m/min

・负载： 带附件输送链　MAX.容许张力的1/2

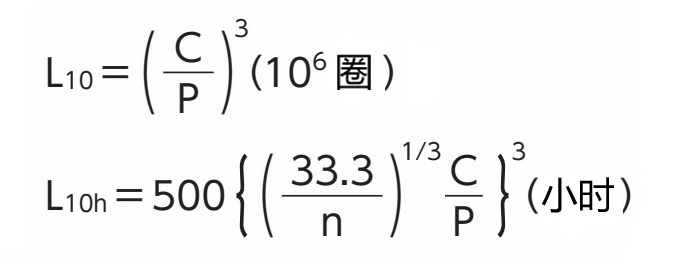

・使用轴承： 深槽滚珠轴承 ＊按照JIS B 1518所记载的基本定格寿命（L10）计算。 基本动定格负荷参考国内轴承厂商的数值，按无轴向负荷计算。

＊基本静定格的安全率记载于主要尺寸一览表。

   使用时的注意事项

   安装

＊箱体公差为H7以上。 轴侧的设计推荐基于JIS标准的设计。

【参考】依据JIS B 1566所记载的“径向轴承的常用轴公差范围等级”。

轴径Φ10～Φ17：js5　轴径Φ20～Φ70：k5

轴的强度因用途而不同，请根据一般机械设计决定。

＊请确实固定轴承，勿使其移动。 作为安装例，可采用项圈，端板，固定环予以固定。

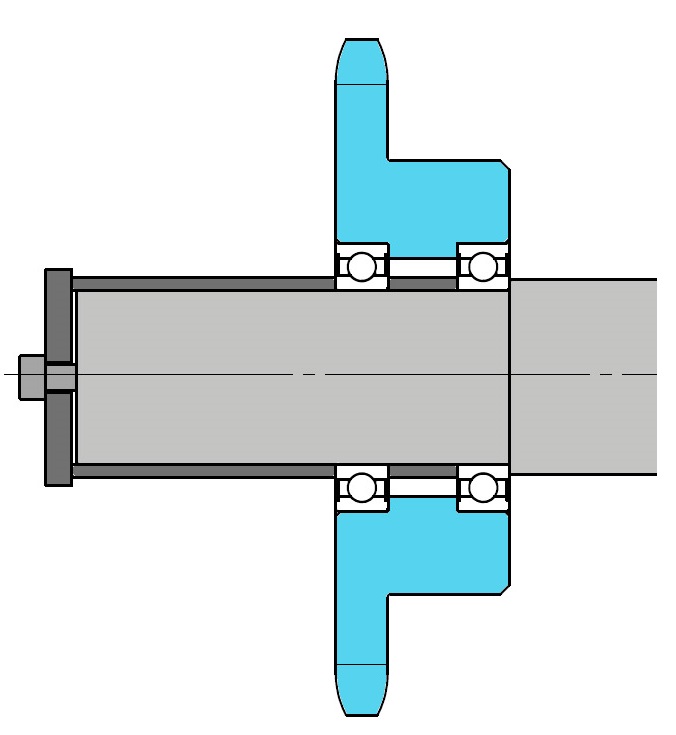

＊轴承内环，外环为间隙配合的场合，如图所示，采用「项圈+端板」夹住轴承的方式。

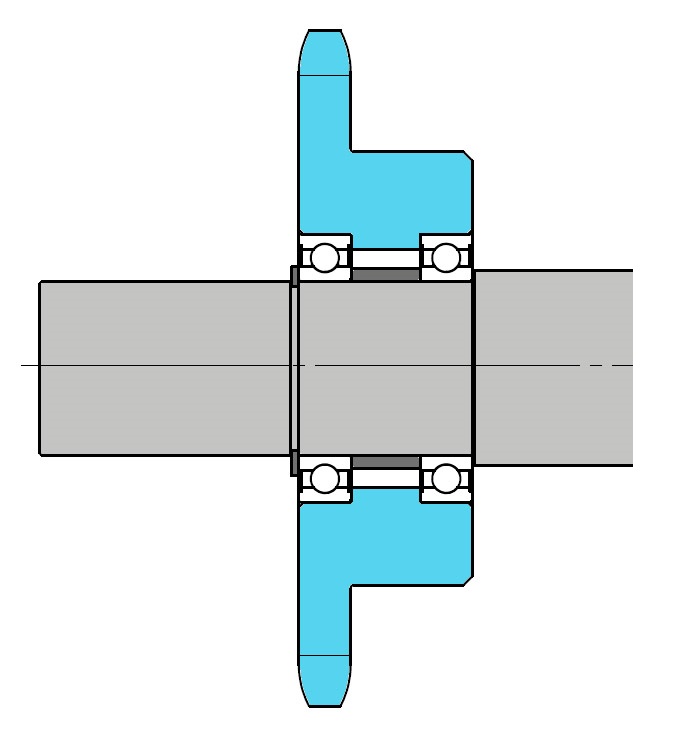

项圈	项圈+端板	固定环

   关于使用温度

＊链轮的使用温度为-10～150℃

轴承的使用温度范围请向轴承厂商确认。

   关于润滑

＊请务必润滑链轮。

＊高温时的润滑请参考“传动链与链轮”或“小型输送链与链轮”的商品目录。

＊请润滑轴承，以维持正常的使用寿命。 润滑脂的劣化会导致润滑不良，明显缩短使用寿命。

RS60-1B20TQ   -   BR001    -       H               06007            W                 N        -         K

        本体型号                          (1)形状                (2)箱体孔公差      (3)"0"+轴承编号      (4)轴承配列数        (5)无崁入轴承      (6)表面处理

(1) 形状	(2) 箱体孔公差	(3) 轴承编号	(4) 轴承配列数	(5) 有无轴承	(6) 表面处理
	H：H7	"0"+轴承编号	W：2個	N：无轴承	空白：无 B：黑染 K：无电解镍磷规格 C：电镀锌(三价铬处理)
