扭矩保持器
넳 넲

扭矩保持器

ꄴ上一个： 无
ꄲ下一个： 无



容量 N・m 品种
0.5～650 5品种







| 稳定的打滑扭矩和宽泛的扭矩范围

     扭矩变动很少，平滑的对打滑扭矩进行传递。此外还有各种尺寸和宽泛的扭矩范围供您选择。



| 正确的扭矩再现性

     高频度反复打滑扭矩时，仍可得到稳定的扭矩传递。



| 长寿命

     摩擦板采用特殊精密化学纤维作为材料与其它摩擦片相比可以得到更长的寿命。



| 轻量&紧凑

     采用铝制法兰盘以实现产品的轻量化，与其他的制动结构相比，更紧凑且可节约设计空间。

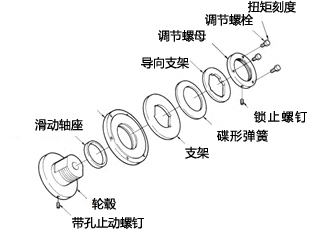

| TFK20, TFK25, TFK35构造 | TFK50, TFK70构造











  扭矩保持器



| 尺寸

20
25
35
50
70

   | 锥形弹簧个数

1L: 弱
1: 1枚
2: 2枚

   | 轴孔径公差

F: F7
G: G7
H: H7
J: JS7
P: P7
M: M7
N: N7
K: K7
R: R7

   | 键槽公差

J: 新JIS Js9
P: 新JIS P9
F: 旧JIS F7
E: 旧JIS E9

| 固定螺钉位置 (从调节螺母侧看的位置)

  D1(标准)

   D2





  D3



  D4





  D5



| 扭矩设定值
使用N·m单位表示。
※设定扭矩不满10N·m的场合，表示小数点一位的数值。		 • TFK200只有D0、TFK250～700只有D1, D3, D4
• 单体类型在扭矩保持器处的标注记号也是「T」







  扭矩保持器 | 联轴器型

* 轴孔为预留孔的场合，扭矩保持器标注TR，联轴器标注CR。



| 尺寸

20
25
35
50
70

   | 锥形弹簧个数

1L: 弱
1: 1枚
2: 2枚

   | 轴孔径公差

F: F7
G: G7
H: H7
J: JS7
P: P7
M: M7
N: N7
K: K7
R: R7

   | 键槽公差

J: 新JIS Js9
P: 新JIS P9
F: 旧JIS F7
E: 旧JIS E9

| 固定螺钉位置 （联轴器侧)  注）

  D0

  D1

   D2

  D3

  D4

  D5（标准）

  D6

  D7

  D8



| 扭矩设定值
使用N·m单位表示。
※设定扭矩不满10N·m的场合，表示小数点一位的数值。

注) 扭矩限制器侧扭矩限制器的固定螺母位置是从调节螺栓侧看到的位置。

      联轴器侧的固定螺母位置是从轮毂端面看到的位置。



摩擦板采用精细化工材料，具有可持续分离的打滑及制动功能。
除了在设计中重视其耐磨性以外，还使用扭矩刻度以追求产品的轻量化及使用便利性。
所有商品符合RoHS指令
