扭矩限制器
넳 넲

扭矩限制器

ꄴ上一个： 无
ꄲ下一个： 无



容量 N・m 品种
1.0～9310 16品种







| 可安装在轴上也可与滚子链条、带、齿轮的传动件组合使用。

| 全系列扭矩限制器是可切实自由调整的自动过载安全保护装置。

| 除去烦琐的加工和装配，可将附属品链轮以标准品进行出货。

| 切实保护机器,操作简单。

| 自动复位可有效节省时间。

| 可与各类驱动方式组合使用。

| 标准品在库。

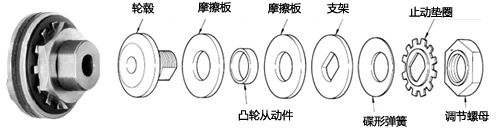

■ 正常运行时，摩擦板夹住中心板并通过碟形弹簧施压，在设定的扭矩范围以下通过摩擦力进行旋转传递。
■ 过载时，由于超过设定扭矩值使得中心板在摩擦板间打滑。 解除过载后自动复位。







中型·小型 大型 附带链轮 联轴器型









| 尺寸

200
250
350
500
700
10
14
20

   | 锥形弹簧个数

[TL200～TL700]
1L, 1, 2
[TL10]
16, 24
[TL14]
10, 15
[TL20]
6, 12

   | 轴孔径公差

F: F7
G: G7
H: H7
J: JS7
P: P7
M: M7
N: N7
K: K7
R: R7

   | 键槽公差

J: 新JIS Js9
P: 新JIS P9
E: 旧JIS E9
F: 旧JIS F7

| 固定螺钉位置 (从调节螺母侧看的位置)

  D0

  D1(标准)

   D2

  D3

  D4

  D5

  D6

  D7

  D8



| 扭矩设定值
使用N·m单位表示。
※设定扭矩不满10N·m的场合，表示小数点一位的数值。		 • TL200只有D0、TL250～700只有D1, D3, D4
• 链轮的配合尺寸请参考过载保护机器 · 控制机器的商品目录。
• 单体类型在扭矩过载保护器处的标注记号也是「T」







  扭矩限制器 | 联轴器型

* 轴孔为预留孔的场合，扭矩限制器标注TR，联轴器标注CR。



| 尺寸

200
250
350
500
700
10
14
20

   | 锥形弹簧个数

[TL200～TL700]
1L, 1, 2
[TL10]
16, 24
[TL14]
10, 15
[TL20]
6, 12

   | 轴孔径公差

F: F7
G: G7
H: H7
J: JS7
P: P7
M: M7
N: N7
K: K7
R: R7

   | 键槽公差

J: 新JIS Js9
P: 新JIS P9
E: 旧JIS E9
F: 旧JIS F7

| 固定螺钉位置 (从调节螺母侧看的位置)

  D0

  D1(标准)

   D2

  D3

  D4

  D5

  D6

  D7

  D8



| 扭矩设定值
使用N·m单位表示。
※设定扭矩不满10N·m的场合，表示小数点一位的数值。

注) 扭矩限制器侧扭矩限制器的固定螺母位置是从调节螺栓侧看到的位置。

      联轴器侧的固定螺母位置是从轮毂端面看到的位置。



常用摩擦式过载保护装置中的传统型产品。
价格低廉，使用方便
所有商品符合RoHS指令
