TGE系列
넳 넲

扭矩过载保护器 TGE系列

ꄴ上一个： TGX 扭矩过载保护器
ꄲ下一个： TGB 扭矩过载保护器





容量 N・m 反复动作扭矩精度 背隙 复位方法
1～700 ±5% 小 自动







| 扭矩调整简单

     调合螺栓高度即可简单调整扭矩。



| 安装链轮，带轮后的震摆小。

     TGE系列使用轴承。由于此部分内装中心板，具有震摆比TGB系列小的特长。



| 自动复位

     过载原因清除后，仅回转驱动侧即可自动再次啮合。



| 一处啮合类型

    扭矩传动元素的滚珠和沟槽的配列为仅在一处啮合的独特组合。

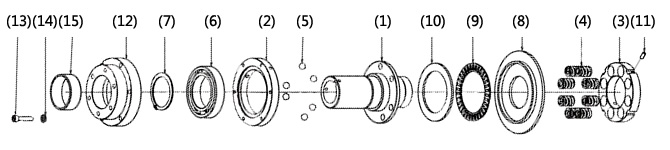

TGE17-1～50-1(1)




(1) 轮毂 (2) 传动板 (3) 调节螺钉 (4) 盘簧 (5) 传动滚珠 (6) 滚珠轴承 (7) 卡环 (8) 罩盖
(9) 推力轴承 (10) 档圈 (11) 内六角止动螺钉 (12) 接合器 (13) 内六角止动螺钉 (14) 弹簧垫 (15) 干轴承

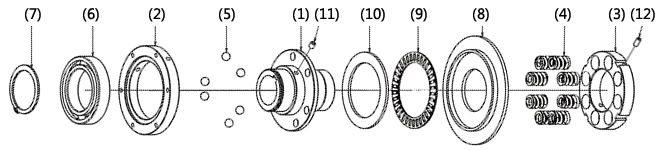

TGE17-3～50-3(类型3)


(1) 轮毂 (2) 传动板 (3) 调节螺钉 (4) 盘簧 (5) 传动滚珠 (6) 滚珠轴承
(7) 卡环 (8) 罩盖 (9) 推力轴承 (10) 档圈 (11) 内六角止动螺钉 (12) 内六角止动螺钉






TGE系列的动作原理请浏览动画

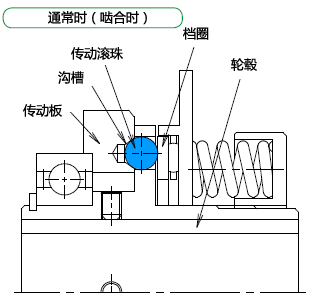

 ⦿ 通常运行时（啮合时）

     TGE系列的动力由轮毂进入，通过传动滚珠传导至输出侧的传动板。（或逆向传导）
     传动板上可使用螺栓直接安装链轮或同步带轮使用。
     轮毂的法兰盘部设有数个放入传动滚珠的孔，传动滚珠配置于此孔内。
     输出侧的传动板内设有容纳传动滚珠的沟槽，盘簧介由推力轴承档盘对传动滚珠施压，使其传导动力。



⦿ 过载时（空转时）

     发生过载时，传动滚珠将档圈推至盘簧侧，在回转的同时从传动板的沟槽跳出，中断动力传导。
     此时，由于罩盖移动至盘簧侧，TC传感器等检测出此移动量，发生过载后，即可简单自动停止驱动源。



⦿ 复位方法

    发生负载后，重新起动即可自动在一回转以内复位。
    TGE系列在起动后如持续回转将连续复位。因此在发生过载后，TG传感器等检出过载，请立刻停止驱动源。









| 尺寸

17
25
35
50

   | 弹簧强度

L: 弱
M: 中
H: 强

   | 类型

1: 类型1
3: 类型3

   | 轴孔径公差

F: F7
G: G7
H: H7



   | 键槽公差

J: 新JIS Js9
P: 新JIS P9
F: 旧JIS F7

| 固定螺钉位置 (从调节螺母侧看的位置)

  D0

  D2(标准)

  D3

  D4

| 扭距设定值

使用N·m单位表示。

※设定扭矩不满10N·m的场合，表示小数点一位的数值。

 * 变更后的单体类型也在扭矩过载保护器侧标记「T」记号。







可对应小径链轮和多种带轮
■ 类型1:可安装小径链轮，多种带轮
■ 类型3:可直接安装A型链轮，带轮
