Zip Chain传动装置 各个用途的问题和解决方法
|

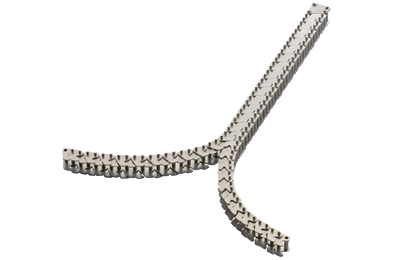

Zip Chain是两条链条象拉链一样互相咬合，成为一条坚固的柱状链条。可进行「推・拉」，由TSUBAKI公司独自开发。椿本Zip Chain传动装置是使用链条的直线作动机产品。 与原有的空压，液压动力缸相比，节省空间，具有高速高频运行，多点停止，停止精度高，安装方向自由，环保等多个特点。可广泛用于小型传动装置和大型提升机。 |
 |
|
堆段，散卸用途
|
横推 · 拉伸的用途
|
上吊 · 下垂的用途
|
升降用途
|
堆段，散卸用途

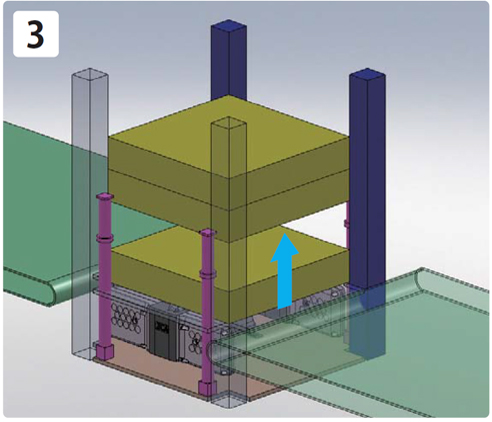

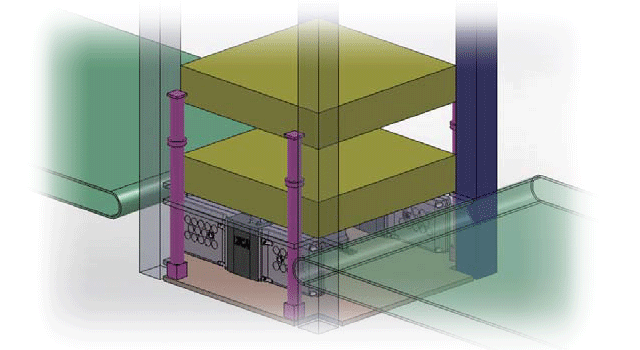

产品出货线的堆段装置
⦿ 在使用Zip Chain传动装置之前・・・
■ 使用液压动力缸，将流水线的产品一个一个押起，从下部堆段。
■ 液压动力缸需要设置基坑。
Zip Chain传动装置可解决所有问题
 |
 |
 |
| 高速化 |
■ 驱动部使用伺服电机可提高速度。
| 结构紧凑 |
■ 行程方向可节省空间，无需设置基坑。
| 电动化 |
■ 脱离液压化。(清洁环境)

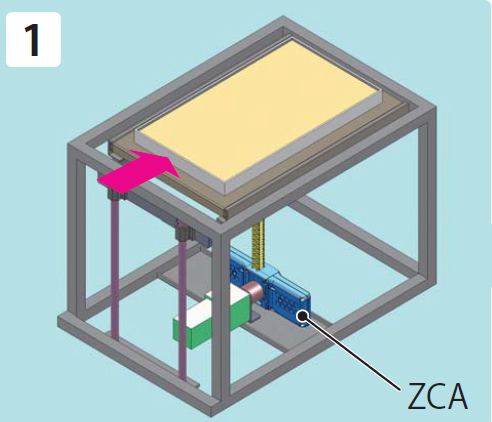

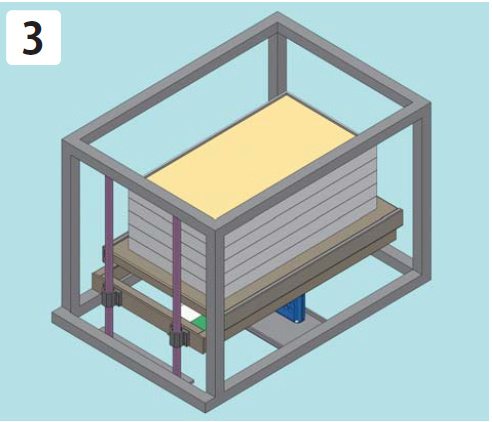

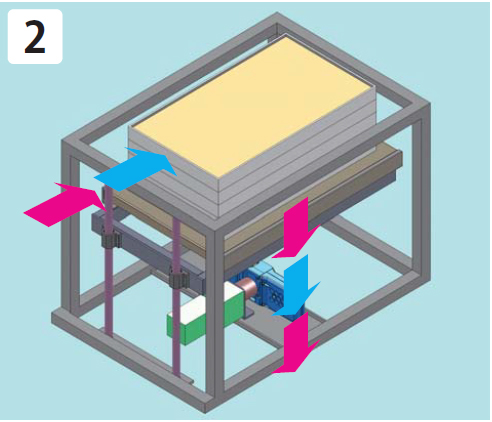

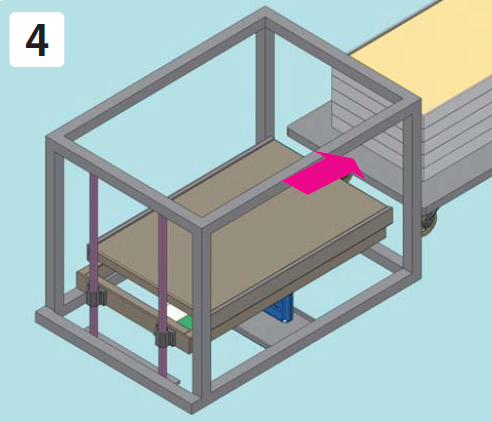

堆货手工作业的自动化
⦿ 在使用Zip Chain传动装置之前・・・
■ 工作人员将输送机运过来的产品一个一个卸下堆段。
Zip Chain传动装置可解决所有问题
 |
 |
 |
 |
| 作业自动化 |
■ 与编码器组合使用，可进行高精度多点停止，并可把产品从高度相同的输送机卸下。
| 结构紧凑 |
■ 可以降低堆货下方的空间高度，增加产品的堆段数量。
| 缩短时间 |
■ 通过自动化和增加堆段数量来缩短时间。
横推・拉伸的用途

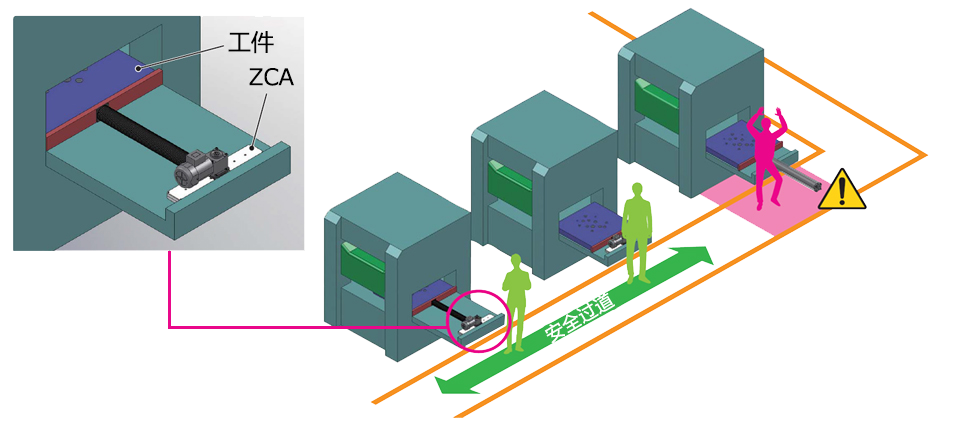

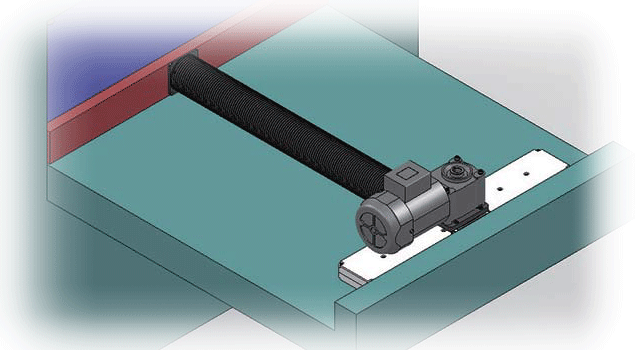

工件的供应装置
⦿ 在使用Zip Chain传动装置之前・・・
■ 使用空压动力缸供应工件。
Zip Chain传动装置可解决所有问题
| 电动化 |
■ 使用变频控制可以调整传送速度。
| 结构紧凑 |
■ 过道部的突出部分小，可保持过道通畅。

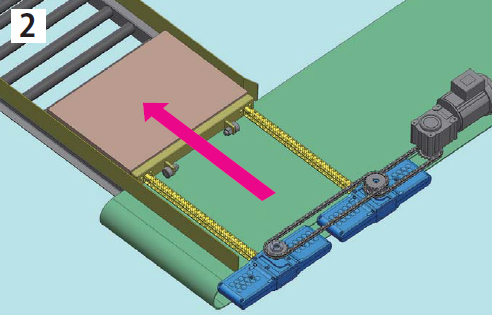

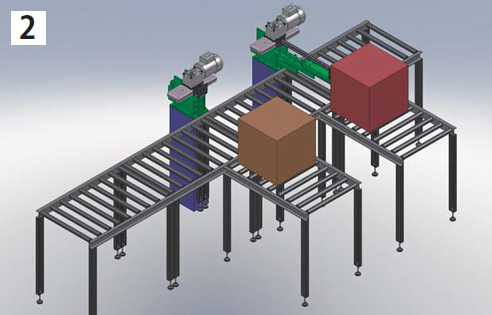

托盘方向切换推杆装置
⦿ 在使用Zip Chain传动装置之前・・・
■ 使用空压动力缸。
■ 把传送带运过来的托盘装换方向，移载至滚子链输送机。
Zip Chain传动装置可解决所有问题
 |
 |
| 结构紧凑 |
■ 驱动电机和ZCA与输送机并列配置，可减少突出部分，节省空间。

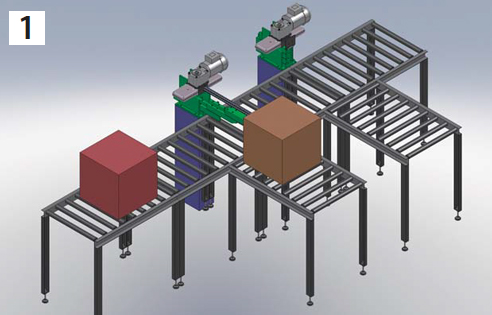

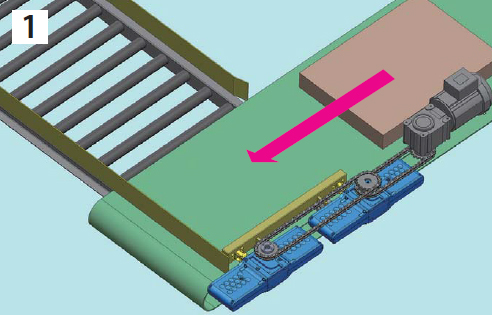

多段式 ·直线式推杆
⦿ 在使用Zip Chain传动装置之前・・・
■ 作为产品分类装置使用，把导向轴和空压动力缸组合使用，制作了推杆。
Zip Chain传动装置可解决所有问题
 |
 |
| 结构紧凑 |
■ 将直线式导向装置多段组合，与Zip Chain传动装置共用。
■ 输送机侧的突出部分少，可设置在墙壁侧。与多段式直线推杆组合使用可活用Zip Chain传动装置结构紧凑的特点。

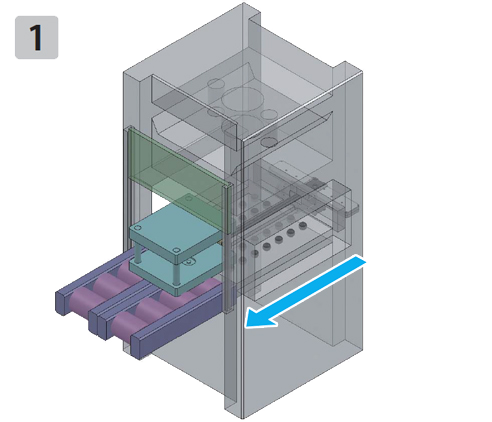

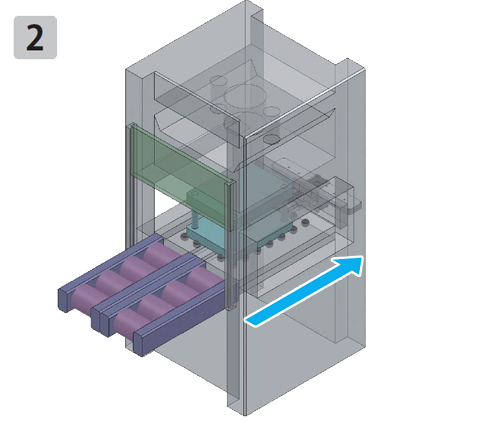

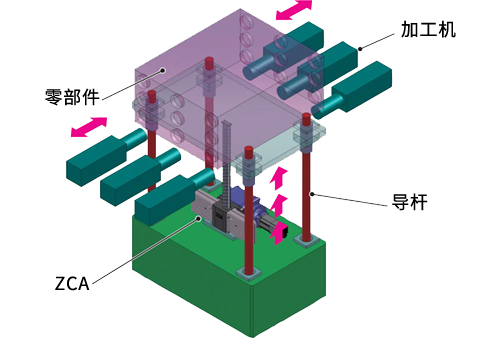

压铸模具更换装置
⦿ 在使用Zip Chain传动装置之前・・・
■ 作业人员手工作业更换模具。
Zip Chain传动装置可解决所有问题
 |
 |
 |
| 自动化 |
■ 将模具更换作业自动化。
| 结构紧凑 |
■ 无突出部分，可设置在墙壁侧，节省空间。
上吊·下垂的用途

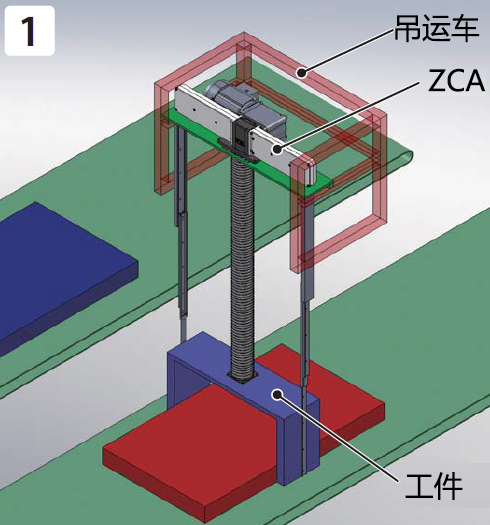

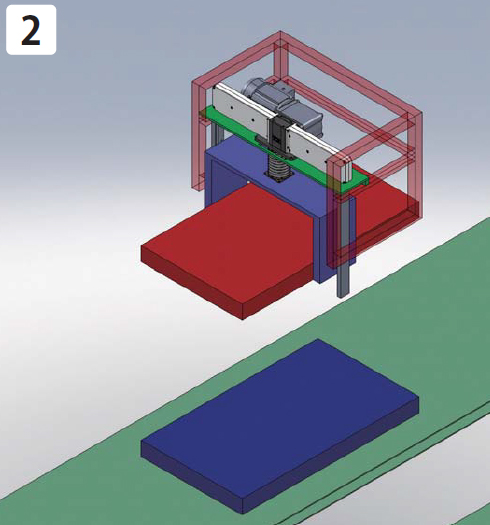

输送机间的移载台车 (装载至高架移动吊运车上)
⦿ 在使用Zip Chain传动装置之前・・・
■ 高架吊运车上搭载空压动力缸，将安装在机体上的平板吊起来。
Zip Chain传动装置可解决所有问题
 |
 |
 |
| 结构紧凑 |
■ 可收纳至吊运车中。
■ 无突出部分，高架上部不需要额外的空间。
■ 实现吊运车的低重心化，搬运物安定。

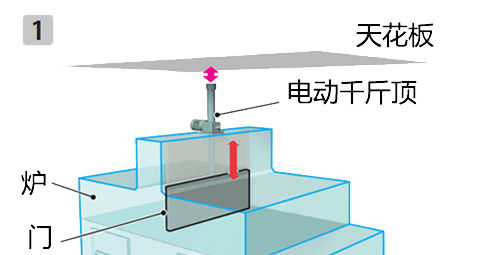

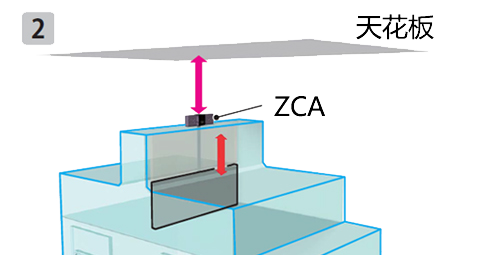

炉内扉の開閉 (昇降)
⦿ 在使用Zip Chain传动装置之前・・・
■ 使用电动千斤顶操作 (升降) 炉内的隔段门。
■ 维修的时候需要将门取下。
Zip Chain传动装置可解决所有问题
 |
 |
| 结构紧凑 |
■ 天花板处的突出部分少，不占用空间
| 作业缩短时间 |
■ 无需卸下Zip Chain传动装置，即可取下门。
升降用途

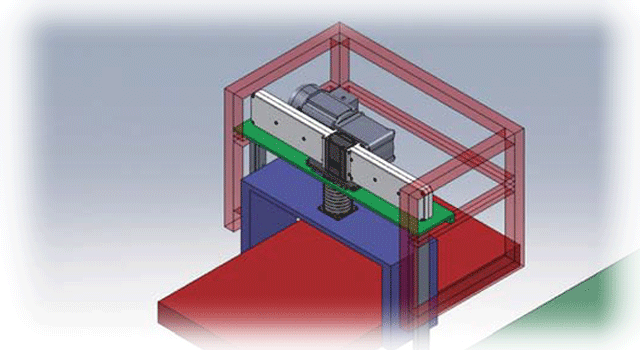

自働加工機の昇降装置
|
⦿ 在使用Zip Chain传动装置之前・・・ ■ 生产人员手工作业。 ■ 需要增大生产能力，但难于补充人员。
|
 |
Zip Chain传动装置可解决所有问题
| 采用Zip Chain传动装置，生产了公司自制的自动加工机
| 结构紧凑 |
■ 直接连接电机，装置全体的结构简洁。
| 缩短作业时间 |
■ 与编码器组合使用，提高停止精度，安定品质。

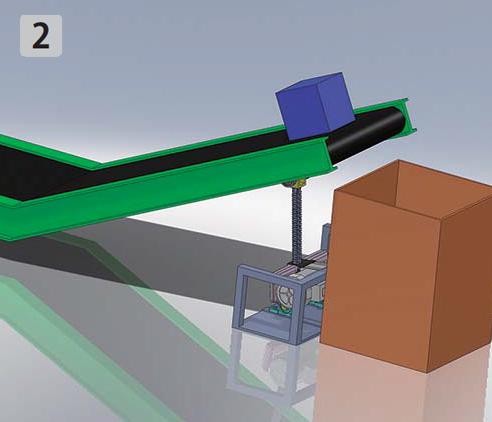

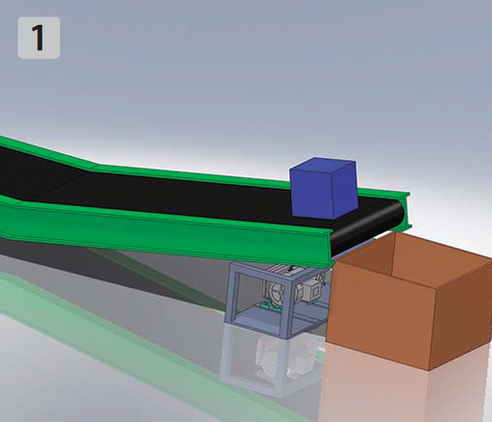

产品装箱线 输送机端部的摇动装置
|
⦿ 在使用Zip Chain传动装置之前・・・ ■ 手工作业，把地面输送机运过来的产品装箱。 ■ 输送机的高度不变，且包装箱的尺寸不同。需要工作人员按照箱体大小将产品搬起来装箱。 |
 |
Zip Chain传动装置可解决所有问题
 |
 |
 |
| 将输送机的端部改造为可摇动的装置。可根据包装箱的高度调整输送机的投入口高度。
| 结构紧凑 |
■ 可设置在输送机的下面。
| 控制性 |
■ 使用链条进行直接升降，与简易四连杆方式相比，定位简单。
