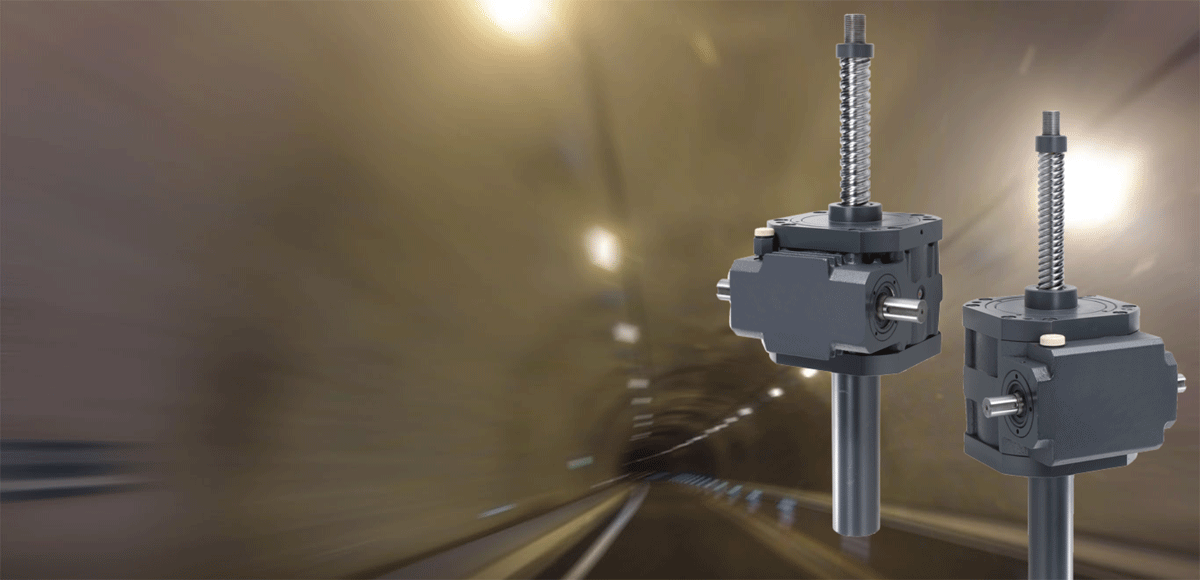

电动高速丝杆特辑



丝杆从保持负荷向运动发展

这是只有椿本才能实现的革新!



生产现场所要求的是精确，简单的移动工件。  螺杆和齿轮一体化的紧凑构造，高精度的复数联动运行，按需选型简单便利。  如果具有这些优异特性的「丝杆」可以更高速，更高频度地运行就好了。  丝杆只能「低速 · 低频度地运行」・・・果真如此吗？  在谁也没有想到，谁也无法实现的领域内，椿本引领了技术革新。    革新1    超高速度  革新2    低地，结构紧凑  革新3    可连续运行  革新4    极致的易用性



实现前所未有的高速运行

跨入丝杆新领域・・・

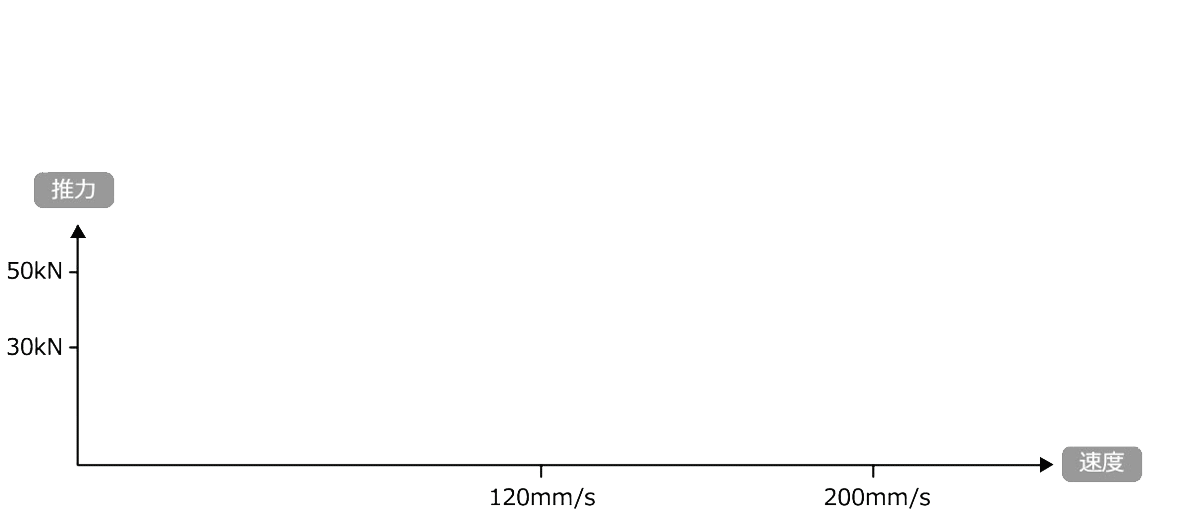

现有丝杆的杆轴速度Max. 为120mm/s，如需提高速度则有必要增大丝杆的尺寸。









极致的紧凑设计

只为使用更加方便

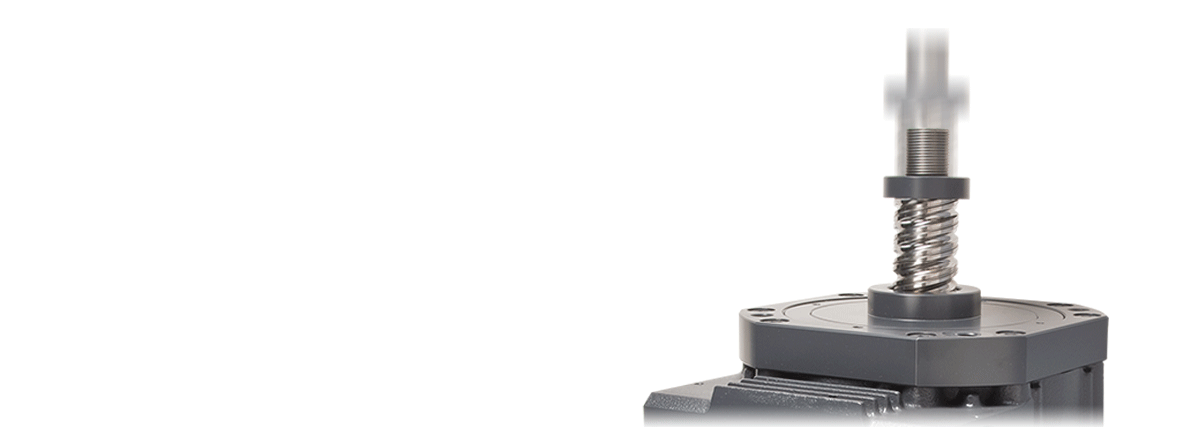

电动高速丝杆的壳体内置滚珠螺母，进一步将结构紧凑化。

消除了现有螺母高度所造成的无用空间，实现了低地化。装置全体的高度降低，为升降方向留出富余。

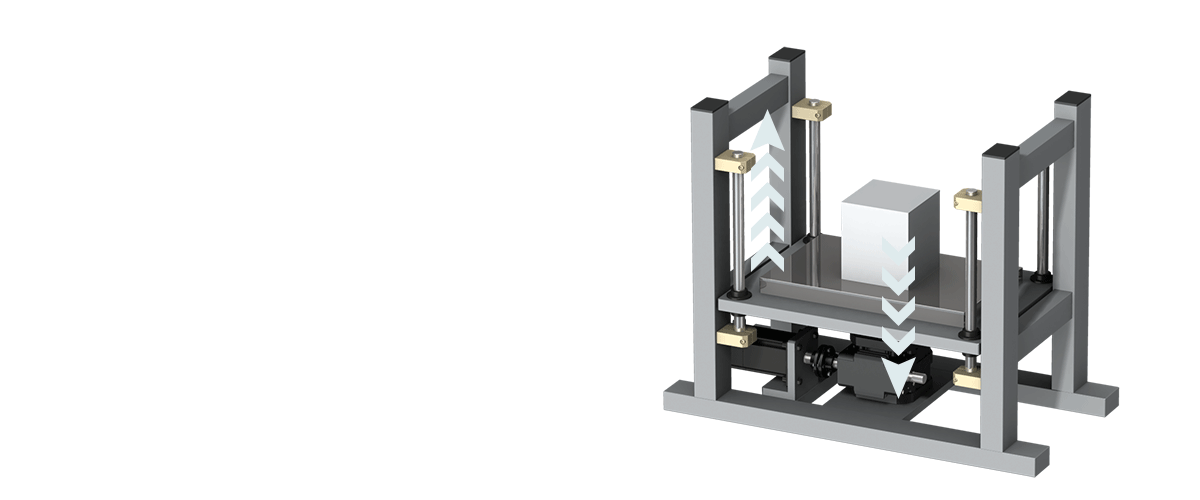

超越丝杆常识的高频度运行

无需担心丝杆是否适合高频度的用途。

电动高速丝杆可进行高速·高频度的运行，大大提高了装置的生产性。滚珠丝杆满足高频度运行，实现了期望的行程距离。

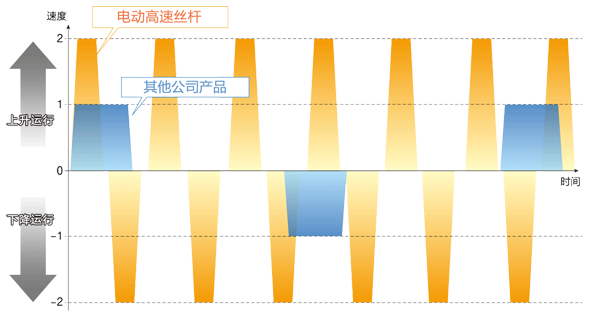

节拍时间为其他公司的 5倍 ［ 运行条件： 环境温度20°C、负荷1.5吨 ］ ※一般普通升降运行的场合 电动高速丝杆          SJ030H 200mm/sec 80%ED   其他厂商的斜齿丝杆   5吨机型 100mm/sec 30%ED





符合高频度运行的滚珠丝杆预期行走距离



滚珠丝杆期望移动距离
SJ030H	max.负荷3吨时	负荷2吨时
	170km（行程300mm的场合 约28.3万回往复）	586km （行程300mm的场合 约97.7万回往复)









丝杆的便利性不变!
配置方法多样，简化尺寸



电动高速丝杆的安装和联动运行的便利性保持不变，可高速 ·高频度运行，低地化。

由于可以高速输入，减低了电机和联轴器的尺寸。

椿本百年来积累起来的经验和技术满足了任何一家大厂商都无法满足的生产现场的「需求」。

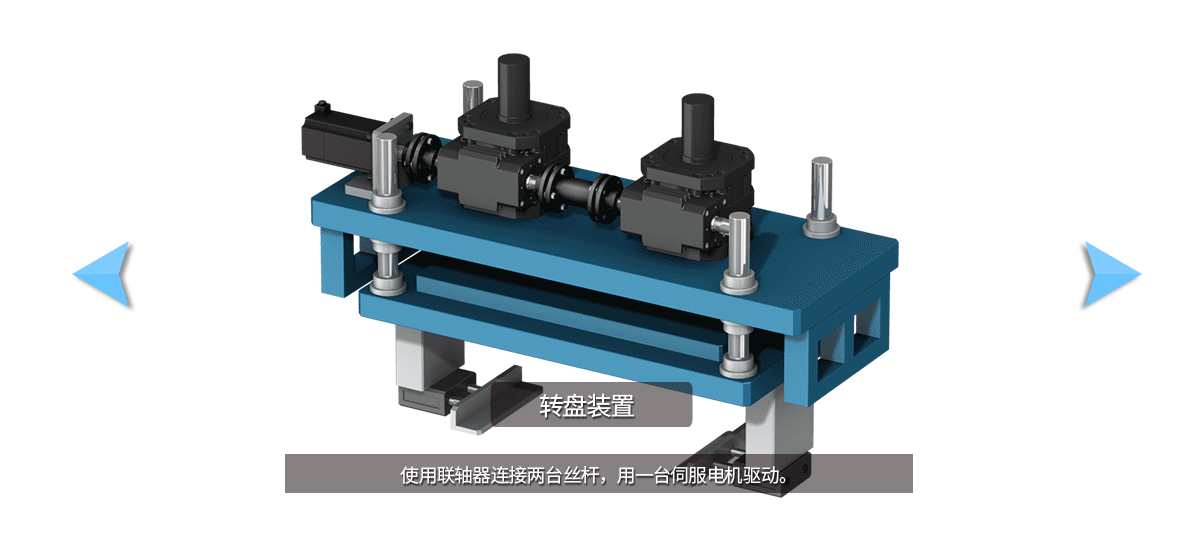

可联动运行，多样配置

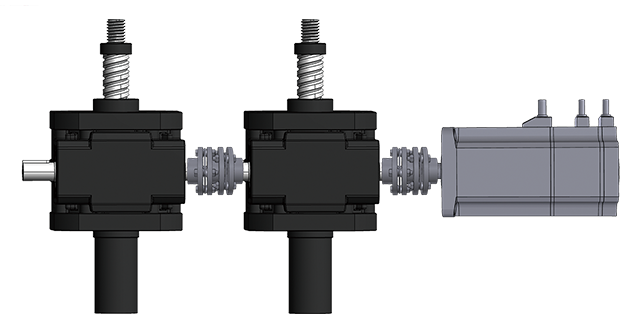

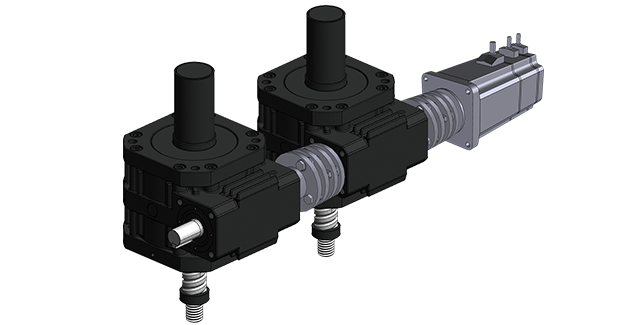

丝杆两台联动运行·上推		丝杆两台联动运行·下吊





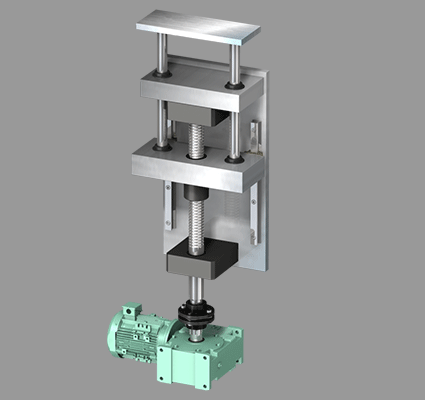

如果使用丝杆以外的设备・・・	滚珠丝杆式	齿轮&齿条
选型·组装·设置耗费工时
设置占地空间大
难于联动运行







容许输入回转速度3000r/min，高效选型



还降低了伺服电机，联轴器的尺寸 高速电动丝杆可根据伺服电机的定格回转速度输入。 可降低伺服电机，联轴器的尺寸，为驱动部组件的成本优化做出贡献。









选型容易，使用方便
丝杆更加简化易用

 电动高速丝杆能够高速·高频度的运行，可用于现有丝杆无法应用的用途，使用范围更广泛。











采用实绩



行业	用途	采用理由
FPD 半导体	液晶检查装置		高频度			交货期短
	液晶制造装置	高速度
	液晶制造装置		高频度
	清洗机	高速度		低地
	半导体清洗机	高速度	高频度		伺服驱动
	自动设备升降	高速度		低地	伺服同期
	基板运送			低地	伺服同期
钢铁	钢材检查装置	高速度		低地
	钢材检查装置	高速度		安装特点
	涂层（线卷升降）	高速度
	加热炉棒钢取出	高速度				长使用寿命
金属加工	弹簧制造装置		高频度		伺服同期
	卷材修整装置			低地
	管材制造装置	高速度	高频度			长使用寿命
	管材制造装置	高速度	高频度	低地		长使用寿命
	大型铁板移载装置	高速度			伺服同期
	高频硬化加工装置	高速度			伺服驱动	位置精度
	高频硬化加工装置	高速度		低地	伺服驱动	位置精度
	铜板升降机	高速度			伺服驱动
汽车	托盘移载装置	高速度	高频度	低地		长使用寿命
	加热装置的升降	高速度		低地
	连续铸造设备		高频度	低地
	止动集装箱的吊起	高速度	高频度		伺服同期
	汽车电磁波检查装置	高速度				交货期短
其他专用机械	消音器装置	高速度			多点位置定点
	马达铁芯冲压	高速度	高频度		伺服同期
	碳棒制造装置	高速度
	辊涂机		高频度		伺服同期
	电缆拉伸试验机				伺服同期
	瓶装容器选别机	高速度	高频度		伺服驱动
	车辆链接部位的实验装置			低地	伺服同期
	铸件传送	高速度	高频度		多点位置定点
	农业机械检查装置	高速度		低地	伺服同期
