环保系列 伺服型
| Max.限度的发挥伺服电机特性
高效率滚球丝杆和高刚性·轻量的膜片联轴器的组合，以max.限度发挥伺服电机的性能。
| 实现高精度的停止
采用高精度滚珠丝杆，保证高精度的停止。复位精度±0.02mm，停止精度±0.1mm以内，即使装有精密行星减速机时，精度也不受影响。
| 附带精密行星减速机时
随着伺服电机的尺寸缩减，可减小周边设备尺寸，初始成本降低的同时，降低耗电量以削减运行成本。
| 可选伺服电机
能装配顾客要求的伺服电机。报价时，请联络伺服电机的厂商名或安装代码。
| 实现高速·宽幅的推力范围
可以在高速且大推力范围内使用。
|
|
||||
• 驱动部【电机】 可选择各厂商的伺服电机。伺服电机由顾客自行安装或顾 客将电机送到TSUBAKI公司组装。 |
• 连接部
【联轴器】 采用TSUBAKI公司ECHT绕性联轴器 NES系列产品。 具有行业中最高等级的轻量性和高刚性，可充分发挥 伺服电机的性能。 |
• 工作部

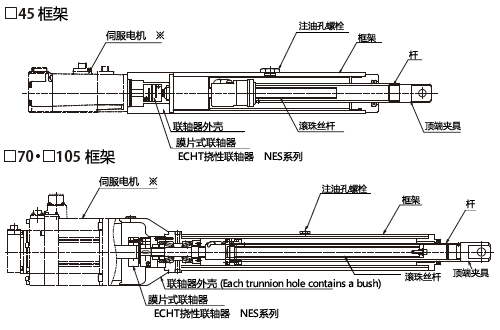

【滚珠丝杆】 采用高效滚珠丝杆。在高频度驱动下，可实现长寿命。 【框架】 为实现轻量化，采用了铝型框架。而且，在组装磁性 传感器后也不会改变电动缸的外形尺寸。 |
||
|
|

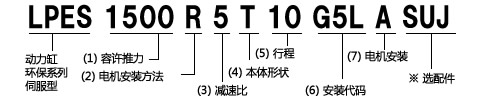

| (1) 容许推力 【□45框架】 15: 150N｛15.3kgf｝ 30: 300N｛30.6kgf｝ 【□框架】 150: 1500N｛153kgf｝ 300: 3000N｛306kgf｝ 【□105框架】 1500: 15000N｛1530kgf｝ |
(2) 电机安装方法 F: 电机直连(无减速机) R: 精密行星减速机 |
(3) 减速比 3: 1/3, 4: 1/4, 5: 1/5, 7: 1/7, 9: 1/9, A: 1/10 |
| (4) 本体形状 T: 直线 |
(5) 行程 例) 3: 300mm |
(6) 安装代码 例) G5L: 以750W三菱电机为例 |
| (7) 电机安装 A: 顾客自行安装 B: 顾客将电机送到TSUBAKI公司组装 |
||
※1 行程表示举例。实际的行程请参照标准机种一览表
| 型号 | 容许推力 N {kgf} |
速度 mm/s |
行程 mm |
螺杆直径 mm |
螺杆副导程 mm |
框架 尺寸 |
| LPES15F | 150 {15.3} | 300 | 100 200 300 |
φ12 | 6 | □45 |
| LPES30F | 300 {30.6} | |||||
| LPES150F | 1500 {153} | 300 | 100 200 300 400 500 600 |
φ20 | 6 | □70 |
| LPES300F | 3000 {306} | 300 | ||||
| LPES1500F | 15000 {1530} | 333 | 200 300 400 500 600 800 1000 |
φ30 | 10 | □105 |
※ 速度表示3000 r/min输入时的数值。
关于选配件，请通过页面上方的「尺寸详细说明」按钮进行到产品详细信息画面后，进行确认。
宽幅的速度·推力对应的模组化动力缸。
由于采用TSUBAKI公司的精密行星减速机(PAT-B)以延升产品线，降低伺服电机容量，与轻量·紧凑化一起实现初始成本的降低。而且，备有各公司伺服电机安装用代码。由于安装代码化，可实现机型显示的一致性。
符合RoHS指令
由于采用TSUBAKI公司的精密行星减速机(PAT-B)以延升产品线，降低伺服电机容量，与轻量·紧凑化一起实现初始成本的降低。而且，备有各公司伺服电机安装用代码。由于安装代码化，可实现机型显示的一致性。
符合RoHS指令
