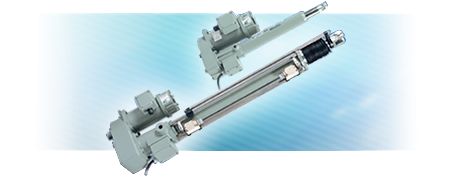

动力缸 制动电机升级
扩大动力缸LPG系列·LPT系列用特殊制动电机的对应范围
|
在原有的6个特殊规格基础上，新追加3个特殊规格。各个规格全部型号化，下单更简单顺畅。 |
 |
新追加3个特殊规格
| IP56规格
标准品IP55可满足更高的防水要求。
| 高效率规格
动力缸中使用的制动电机为短时间定格，不属于高效率限制对象。可满足客户对于高效率规格的要求。
| 热带途径处理规格
输送产品时，如果途经赤道附近，因温度上升产生结露水，导致绝缘劣化。为防止此问题，产品需要进行绝缘处理。
原有的6个特殊规格
| 不同电压规格
可对应海外电压要求
| 耐热规格
标准品的周围环境要求为40°C之内，此规格可在周围环境80°C之内使用，还可对应H级别。
| 变频规格
希望进行加减速或可变速控制的场合，搭载变频驱动的特殊电机产品可在短期间内交货。
| 国际规格
出口时对应所需海外规格。*可对应CE，UL，CCC。
| 耐压防爆规格
搭载可在一类及二类危险场使用的耐压防爆构造的电机，交货期短。
| 适配器规格
如客户希望使用自己所选择厂商的电机，或客户在海外现地准备标准电机的场合，提供附带适配器的动力缸，可简单安装电机。
对应机型
• 动力缸 G系列
对应电机: 0.1-0.4kW
• 动力缸 T系列
对应电机: 0.1-1.5kW
需要超出上述容量范围的场合，请咨询本公司。
型号表示举例
|
|
| (1) LP: 动力缸 | (2) T: (例) 系列名称 | (3) C: 保护装置 | (4) 推力 | (5) L: 速度 |
| (6) 10: 行程 | (7) V: 电压记号 | (8) T1: 电机规格记号 | (9) 各种选项 | (10) TK: 特形 |
| 电压 记号 |
电机 规格 记号 |
型号/规格 | 电压 记号 |
モータ 仕様 記号 |
形番仕様 | 电压 记号 |
电机 规格 记号 |
型号/规格 | |||||
| 标准规格 | 无 | - | 200级别 |
不同电压规格 +耐热规格 |
V1 | T1 | 380V, 50Hz 耐热级别F 50°C |
变频规格 | - | Z | 200级别 对应变频驱动 |
||
| V | - | 400级别 | T2 | 380V, 50Hz 耐热级别F 60°C |
- | ZV | 400级别 对应变频驱动 *注1 |
||||||
| 不同电压规格 | V1 | - | 380V, 50Hz | T3 | 380V, 50Hz 耐热级别F 80°C |
国际规格 | - | N | 200级别 CE对应 |
||||
| V2 | - | 380V, 60Hz | T4 | 380V, 50Hz 耐热级别H 80°C |
- | N2 | 200级别 UL对应 |
||||||
| V3 | - | 415V, 50Hz | V2 | T1 | 380V, 60Hz 耐热级别F 50°C |
- | N3 | 200级别 CCC对应 |
|||||
| V4 | - | 460V, 60Hz | T2 | 380V, 60Hz 耐热级别F 60°C |
V | N | 400级别 CE对应 |
||||||
| 耐热规格 | - | T1 | 200级别 耐热级别F 50°C |
T3 | 380V, 60Hz 耐热级别F 80°C |
N2 | 400级别 UL对应 |
||||||
| - | T2 | 200级别 耐热级别F 60°C |
T4 | 380V, 60Hz 耐热级别H 80°C |
N3 | 400级别 CCC对应 |
|||||||
| - | T3 | 200级别 耐热级别F 80°C |
V3 | T1 | 415V, 50Hz 耐热级别F 50°C |
高效率规格 | - | E | 200级别 高效率对应 |
||||
| - | T4 | 200级别 耐热级别H 80°C |
T2 | 415V, 50Hz 耐热级别F 60°C |
V | E | 400级别 高效率对应 |
||||||
| V | T1 | 400级别 耐热级别F 50°C |
T3 | 415V, 50Hz 耐热级别F 80°C |
高效率规格 +国际规格 |
- | EN | 200级别 高效率+CE对应 |
|||||
| T2 | 400级别 耐热级别F 60°C |
T4 | 415V, 50Hz 耐热级别H 80°C |
EN2 | 200级别 高效率+UL对应 |
||||||||
| T3 | 400级别 耐热级别F 80°C |
V4 | T1 | 460V, 60Hz 耐热级别F 50°C |
EN3 | 200级别 高效率+CCC对应 |
|||||||
| T4 | 400级别 耐热级别H 80°C |
T2 | 460V, 60Hz 耐热级别F 60°C |
V | EN | 400级别 高效率+CE对应 |
|||||||
| IP56规格 | - | W | 200级别 对应IP56 |
T3 | 460V, 60Hz 耐热级别F 80°C |
EN2 | 400级别 高效率+UL对应 |
||||||
| V | W | 400级别 对应IP56 |
T4 | 460V, 60Hz 耐热级别H 80°C |
EN3 | 400级别 高效率+CCC对应 |
|||||||
| 热带途径处理规格 | - | H | 200级别 对应热带途经处理 |
不同电压规格 +热带途径处理规格 |
V1 | H | 380V, 50Hz 热带途经处理 |
耐压防爆规格 | - | D | 200级别 d2G4对应 |
||
| V | H | 400级别 对应热带途经处理 |
V2 | H | 380V, 60Hz 热带途经处理 |
V | D | 400级别 d2G4对应 |
|||||
| V3 | H | 415V, 50Hz 热带途经处理 |
适配器规格 | - | A | 适配器对应 | |||||||
| V4 | H | 460V, 60Hz 热带途经处理 |
|||||||||||
* 注1: 仅有变频驱动对应的倍电压为ZV。
* 电压记号及电机规格记号之外的详细请参考商品目录。
* 上述以外的制动电机特殊规格，全部记载为「X」。
* 关于标准交货期，每单5台以上的场合请咨询本公司。（耐压防爆规格每单3台以上）
