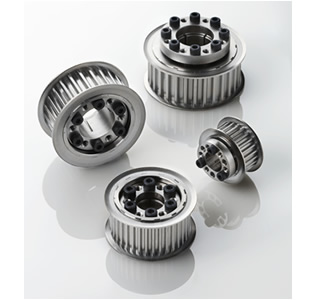

止动带轮 S类型
 |
同步带轮的内径和轴套的外径成为锥形，使用螺栓固定后，同步带轮在锥面滑动。 因为楔形作用，产生推压轴以及锥形内面的P・P'力。通过P・P'力，发生将同步带轮和轴强力联结的摩擦力。 |
|
止动带轮 S类型 镀镍规格 • 带轮本体・槽缝进行无电解镀镍加工，螺栓采用特殊涂层。 • 强力无背隙联结，提高耐腐蚀性，不需润滑油，实现无油联结。
|
 |
| 标准规格
| 型号 | 适用轴径 | 传递扭矩 | |
| N・m | kgf・m | ||
| EF系列 | φ10～φ120 | 39～12600 | 4.0～1290 |
► 新服务的介绍
| 其他品种止动带轮的制作服务
还生产橡胶同步带等其他品种的止动带轮
| 其他公司同步带齿形的止动带轮制作服务
可生产对应椿本公司产品以外齿形的止动带轮。（批量对应）
| | S类型 标准 | | S类型 铝制规格 | | S类型 镀镍规格 | |||||
| 名称 | 节距 (mm) | 名称 | 节距 (mm) | 名称 | 节距 (mm) | ||
| P5M | 5 | P5M 铝制规格 | 5 | P5M 镀镍规格 | 5 | ||
| P8M | 8 | P8M 铝制规格 | 8 | P8M 镀镍规格 | 8 | ||
| P14M | 14 | P14M 镀镍规格 | 14 | ||||
| XL | 9.525 | ||||||
| L | 9.525 | ||||||
| H | 12.700 | ||||||
止动带轮S型是标准型止动带轮。
强力联结，可对应超级PX同步带。
平面安装更为轻量，紧凑。
提供带轮本体为超硬铝材质的「S型铝材」和无电解镍镉类型。
更好地发挥轻量和减低惰性的效果。
强力联结，可对应超级PX同步带。
平面安装更为轻量，紧凑。
提供带轮本体为超硬铝材质的「S型铝材」和无电解镍镉类型。
更好地发挥轻量和减低惰性的效果。
