KE系列
► 联结件 视频内容
|
| 联结件 KE系列低面压规格的特长 视频内容
|
| 联结件 操作方法 视频内容
|
|
• 可对应大范围的公差轴（KP规格除外），标准品可对应安装于伺服电机的正公差轴。 • 作为小径轴的产品、适于小型步进电机和伺服电机的输出轴联结。 • 不锈钢规格(SS)和无电解镍规格(KP)在组装时无需涂油或润滑脂。 • 内外径比率比AE系列小，能实现更紧凑的设计。 • 提供可用于小径轮毂的低面压规格。 |

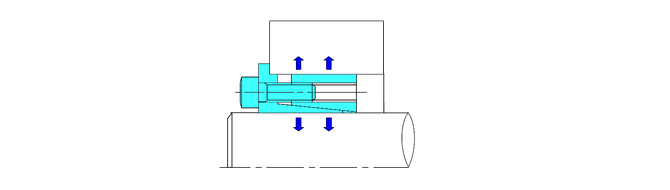

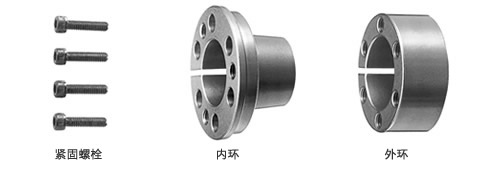

KE系列产品由内环、外环及紧固螺栓3个零部件构成，通过拧紧紧固螺栓以实现强力紧固。
 |
| 标准/无电解镍规格
| 型号 | 适用轴径 | 传递扭矩 | |
| N・m | kgf・m | ||
| KE/KE-KP系列 | φ5～φ100 | 7.5～9900 | 0.77～1010 |
| 不锈钢规格
| 型号 | 适用轴径 | 传递扭矩 | |
| N・m | kgf・m | ||
| KE-SS系列 | φ5～φ50 | 5.0～836 | 0.51～85.3 |
| 低面压规格
| 型号 | 适用轴径 | 传递扭矩 | |
| N・m | kgf・m | ||
| KE-LP系列 | φ5～φ100 | 6.3～8290 | 0.64～846 |
| (1) PL = Power Lock (联结件) | (2) 轴径: mm | (3) 外径: mm |
| (4) 规格: 【KE = KE系列 标准规格】【KE-SS = KE系列 不锈钢规格】【KE-KP = KE系列 无电解镍规格规格】【KE-LP = KE系列 低面压规格】 | ||
能对应大范围的公差轴
【标准规格】 【无电解镀镍规格】 【不锈钢规格】 【低面压规格】
【标准规格】 【无电解镀镍规格】 【不锈钢规格】 【低面压规格】
