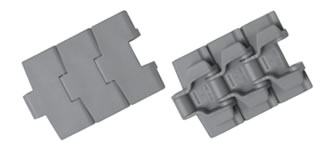

TPU-LH/TPUT-LH型
| TPU-LH | TP-880TAB | TPUT-LH | |
|
不锈钢销类型 连接销： SUS304制D销 |
|||
|
链节高度比TPU型小，可使布局紧凑。 |
• 链节高度比TPU型小，可使布局紧凑。 • 顶板厚度为4.8mm，适用于顶板易磨损的用途。 |
||
* TPU-LH/TPUT-LH型的规格，只有低摩擦耐磨损LFB可对应。
* 塑料销规格无法制作。
| TPU | 1143 | - | LH | - | T | - | LFB |
| (1) | (2) | (3) | (4) | (5) |
| (1) 型号 |
(2) 顶板宽度: 1143 = 114.3mm |
(3) LH: 型号 | (4) T: 带防浮起附件 | (5) 规格记号*: 只有LFB = 低摩擦耐磨损规格 |
| TP-880 | TAB | - | K325 | - | LFB |
| (1) | (2) | (3) | (4) |
| (1) 型号 |
(2) TAB: 带防浮起附件 |
(3)顶板宽度: 325 = 325英寸（82.6mm） | (4) 规格记号: LFB/LFG = 低摩擦耐磨损规格, ALF = 超低摩擦・耐磨耗规格 |
| TPUT | 1143 | - | LH | - | T | - | LFB |
| (1) | (2) | (3) | (4) | (5) |
| (1) 型号 |
(2) 顶板宽度: 826 = 82.6mm, 1143 = 114.3mm |
(3) LH: 型号 | (4) T: 带防浮起附件 | (5) 规格记号*: 只有LFB = 低摩擦耐磨损规格 |
* 各规格详细由此阅览
► 顶板链规格详细
|
| 从ULF规格统合为ALF规格的通知 * 从2017年4月起的订单开始，塑料顶板链的ULF规格统合为ALF规格。 * 从2017年6月起的订单开始，塑料模块链条以及塑料块形链条的ULF规格统合为ALF规格。 * 统合后，有关ULF规格请咨询本公司。 ■ ALF规格（超低摩擦、耐磨耗规格）与现有ULF规格的超低摩擦系数相同，在无润滑条件下，可大幅降低链条与走行导轨（超高分子量树脂材）之间的滑动磨耗粉尘的发生。 |
高度小于TPU型，可使布局紧凑。
【TPU-LH: 不锈钢销类型】(链条宽度114.3mm、顶板厚度4.0mm)
【TP-880TAB: 不锈钢销类型】(链条宽度82.6mm、顶板厚度4.0mm)
【TPUT-LH: 不锈钢销类型】(链条宽度82.6mm/114.3mm、顶板厚度4.8mm)
【TPU-LH: 不锈钢销类型】(链条宽度114.3mm、顶板厚度4.0mm)
【TP-880TAB: 不锈钢销类型】(链条宽度82.6mm、顶板厚度4.0mm)
【TPUT-LH: 不锈钢销类型】(链条宽度82.6mm/114.3mm、顶板厚度4.8mm)
