电刷支架 TR形用电刷支架
下面表示的线圈旋转齿型离合器（TR型）的电刷和
支架为必需品。因不附属在本体内，请另行告知。

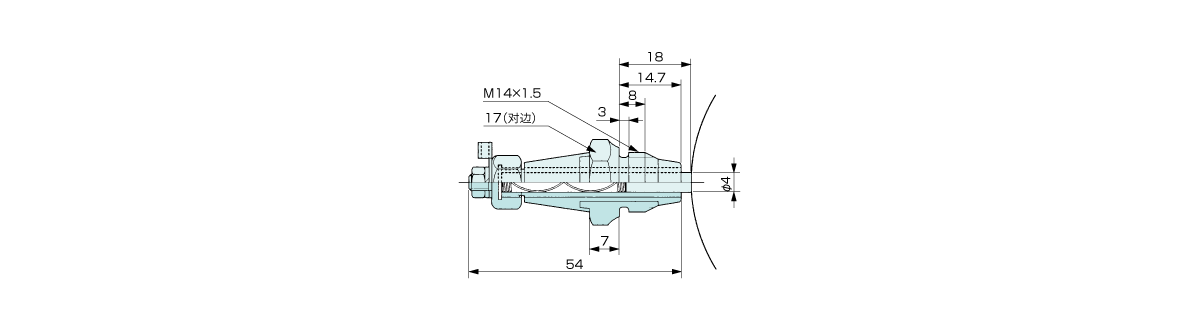

| 小型TR型用管状电刷支架 |
| AP-223型用电刷 |
| 湿式用AP-223-1／干式用AP-223-2 |

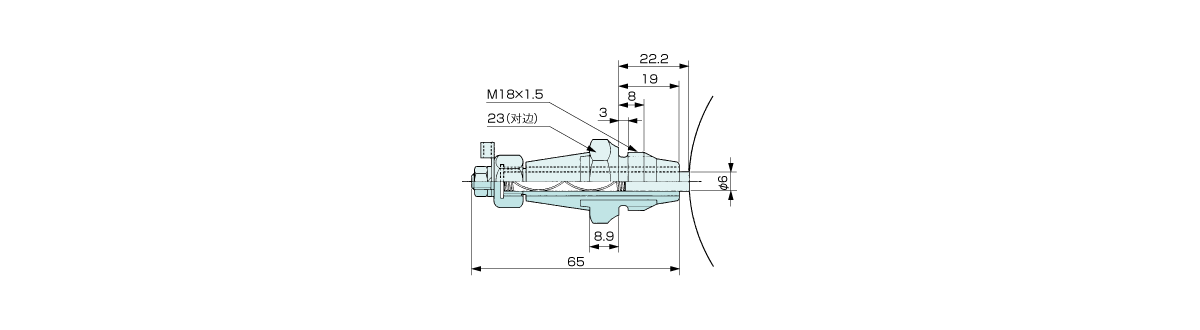

| 中型TR型用管状电刷支架 |
| AP-45型用电刷 |
| 湿式用AP-45-1／干式用AP-45-2 |

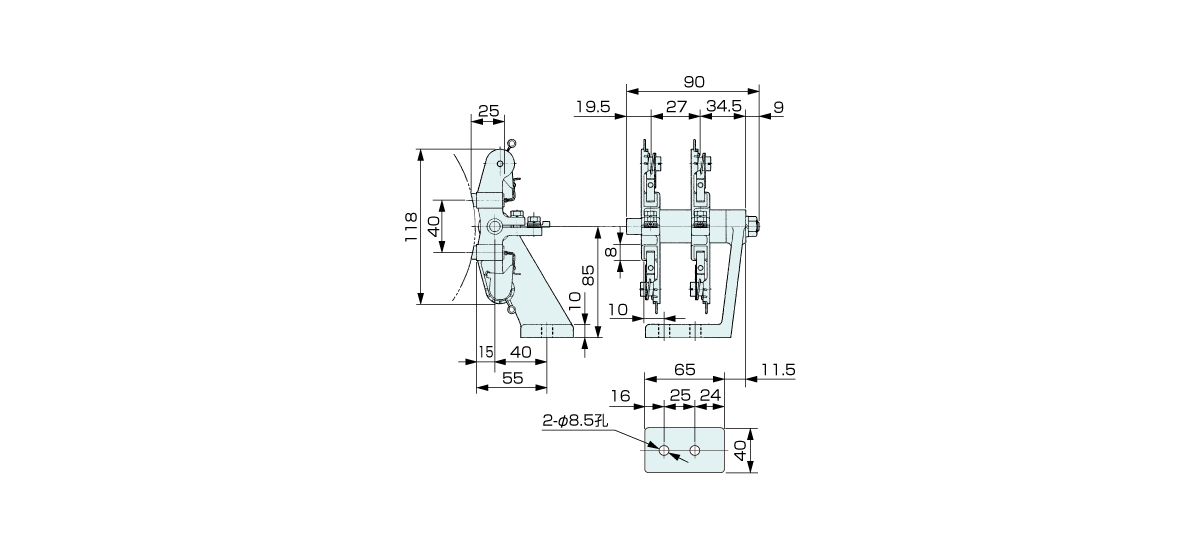

| 大型TR型用A形复式电刷支架 |
| TR-2500、TR-5000使用的电刷支架。 |
单位：mm
电刷支架及电刷对应表
| 电刷支架型号 | 用途 | 电刷型号 | 使用数量 | 对应离合器型号 |
| AP-223 | 湿式用 | AP-223-1 | 1 | TR-2-15 |
| 干式用 | AP-223-2 | 1 | TR-2-15 | |
| AP-45 | 湿式用 | AP-45-1 | 1 | TR-20-80 |
| 4 | TR-280-5000 | |||
| 干式用 | AP-45-2 | 1 | TR-20-80 | |
| 2 | TR-280-1120 | |||
| A形复式 | 干式用 | 8×10×25 | 1组（4个） | TR-2500-5000 |
（注）AP型电刷的使用为正极侧与离合器的滑环连接，负极侧与磁轭侧连接。
电刷性能综合一览表
| 电刷型号 | 尺寸 (mm) |
最大容许电流 (A) |
最大許容周速 (m/s) |
接触压力 (N) |
备注 |
| AP-223-1 | φ4×16 | 3 | 12.7 | 10 | 带铜辫和压缩弹簧 |
| AP-223-2 | φ4×16 | 1.4 | 25 | 3.5 | 〃 |
| AP-45-1 | φ6×20 | 6 | 12.7 | 20 | 〃 |
| AP-45-2 | φ6×20 | 3 | 25 | 5 | 〃 |
| A形复式 | 8×10×25 | 20 | 25 | 2-2.5 | 4个一组带铜辫 |
（注）
1、管状电刷支架只需要替换电刷，不管是湿式、干式均能使用。
湿式使用编组青铜、乾式使用铜碳电刷。
2、使用湿式时，滑环的线速超过12.7m/s或者滑环大致在常用电流 流动时，在90°的角度安装2个电刷，2个都需通电。
3、接线时请将正极与电刷支架连接，负极与安装有离合器本体的 轴上的电刷连接，请注意绝对不要将正极、负极接反。
4、离合器在油浴状态使用时，除标准的电刷外，旋转方向前的位 置处未通电使用的以及安装电刷。
5、使用TR-280型以上的大型湿式离合器的时候，请使用4个 AP-45-1电刷。其中的一个请选择和（注）4.一样的游动电刷。
（注）
1、使用TO、SPO的时候，如上述的构造说明所述，需提前设计固 定磁总的接口或者安装在机械固定部等事项，这是因为线圈的 散热性 非常重要。
在没有安装空间或者被容纳在有阳光直接照射的密封箱内等周 围环境温度偏高的情况下，请事先与SINFONIA公司商谈。
2、使用TR-280、560、1120型的时候，为了保护机械的轴承， 推荐安装可与轴接地用的电刷。
准确传递扭矩
通过齿面的啮合来传送扭矩，是牙嵌式电磁离合器的代表产品。
由于牙嵌式电磁离合器具有（体积小、准确传递高扭矩）的特性，加上SINFONIA公司的独特设计，使性能更加优化。特别是牙嵌式最重要的齿面、齿型部分经过特殊加工后，实现扭矩的准确传递和极其快速的分离。
另外，由于独特的齿面构造，圆周上没有1点不啮合（单一定位型），可极其简单的实现精确定位连接和同步运转。
