线圈旋转型离合器【TR-15】
| 型号 | TR-15 |
| 额定扭矩 Nm | 150 |
| 额定电压 DC-V | 24 |
| 功率 W（at75℃） | 34 |
| 重量 kg | 2.5 |

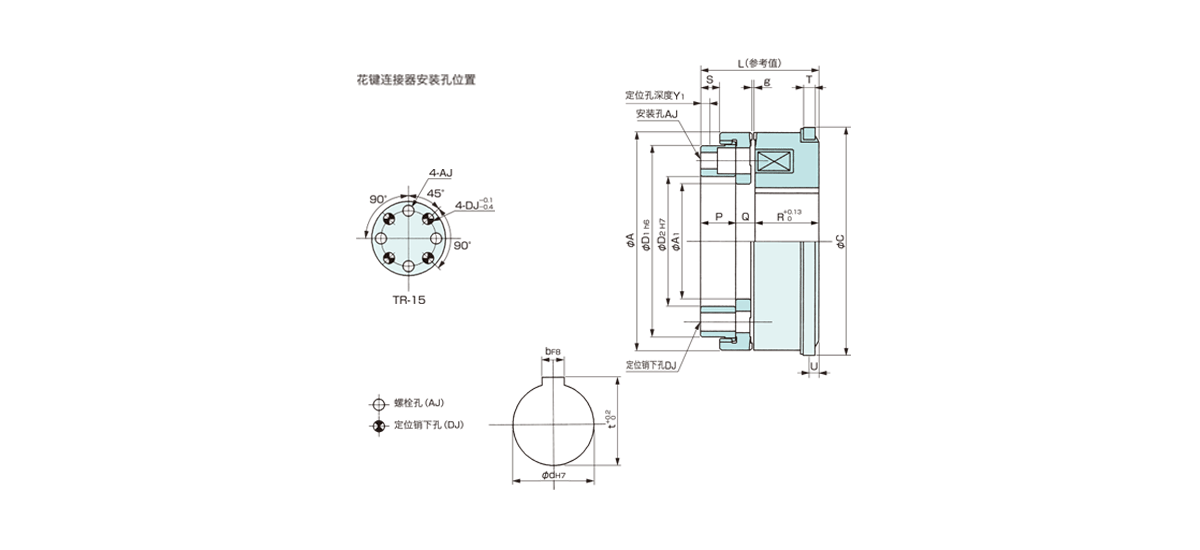

单位：mm
| 径向 | 轴向 | 安装 | 电源箱 | ||||||||
| A | 98.6 | L | 54.6 | AJ | 节圆直径 | 72.9 | DMP-63/24A | ||||
| A1 | 52.3 | P | 15.7 | 螺栓孔 | φ6.5孔、φ11 | ||||||
| C | 104.8 | Q | 9.56 | 锪孔深度7.5 | |||||||
| D1 | 86 | R | 29.34 | DJ | 节圆直径 | 72.9 | |||||
| D2 | 58 | S | 9.4 | 定位销下孔 | 8 | ||||||
| T | 6.3 | 轴孔 | |||||||||
| U | 5.1 | ||||||||||
| Y1 | 4 | d | 42 | ||||||||
| g |
0.4 +0.3 0 |
b | 12 | ||||||||
| t | 45.5 | ||||||||||
准确传递扭矩
通过齿面的啮合来传送扭矩，是牙嵌式电磁离合器的代表产品。
由于牙嵌式电磁离合器具有（体积小、准确传递高扭矩）的特性，加上SINFONIA公司的独特设计，使性能更加优化。特别是牙嵌式最重要的齿面、齿型部分经过特殊加工后，实现扭矩的准确传递和极其快速的分离。
另外，由于独特的齿面构造，圆周上没有1点不啮合（单一定位型），可极其简单的实现精确定位连接和同步运转。
