臂式制动器AR用连接器【2A-11,14J/4A-19,24J/5A-28J/8A-38,42J】

ꄴ上一个： 正反转离合器组合【RP-250】
ꄲ下一个： 调整壁型制动器组合【AR-825】

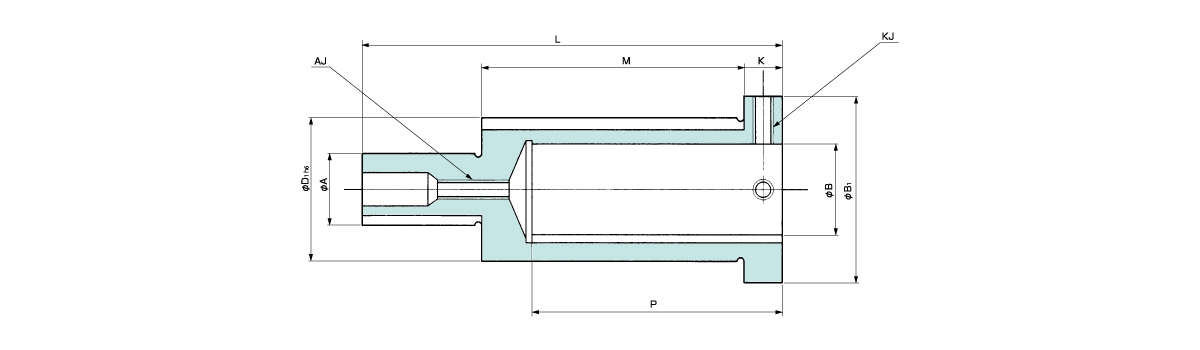

（注）备有与马达轴上直接安装的连接器。发行订单时请参考下表的型号告知。





单位：mm

用于AR-250、400型

臂式制动器 AR-250 AR-400
型号 2A-11J 2A-14J 4A-19J 4A-24J
轴孔・径向 A 轴径 12 12 18 18
键槽 3×2 3×2 5×3 5×3
B 轴径 11 14 19 24
键槽 4×1.8 5×2.3 6×2.8 8×3.3
D1 轴径 19 24 30 40
键槽 5×3 7×4 7×4 10×4.5
B1 24 30 38 48
轴向 L 66 72 82 92
M 24 30 40 50
K 8 8 12 12
P 22 28 40 50
安装 AJ M4 M4 M6 M6
KJ M4 M4 M6 M6



用于AR-500、825型

臂式制动器 AR-500 AR-825
型号 5A-28J 8A-38J 8A-42J
轴孔・径向 A 轴径 28 30 30
键槽 7×4 7×4 7×4
B 轴径 28 38 42
键槽 8×3.3 10×3.3 12×3.3
D1 轴径 45 60 60
键槽 12×4.5 15×5 15×5
B1 58 78 78
轴向 L 109 176 176
M 60 110 110
K 12 16 16
P 60 110 110
安装 AJ M8 M8 M8
KJ M6 M8 M8
