调整壁型制动器组合【AR-500】
| 型号 | AR-500 |
| 静摩擦扭矩 Nm | 70 |
| 额定电压 DC-V | 24 |
| 功率 W（at75℃） | 23 |
| 重量 kg | 5.5 |
（注）1.AR-500型的L尺寸（81.4）表示到轴套的长度。请注意定位销的前端会突出12mm。
2.臂杆请按拉伸方向使用

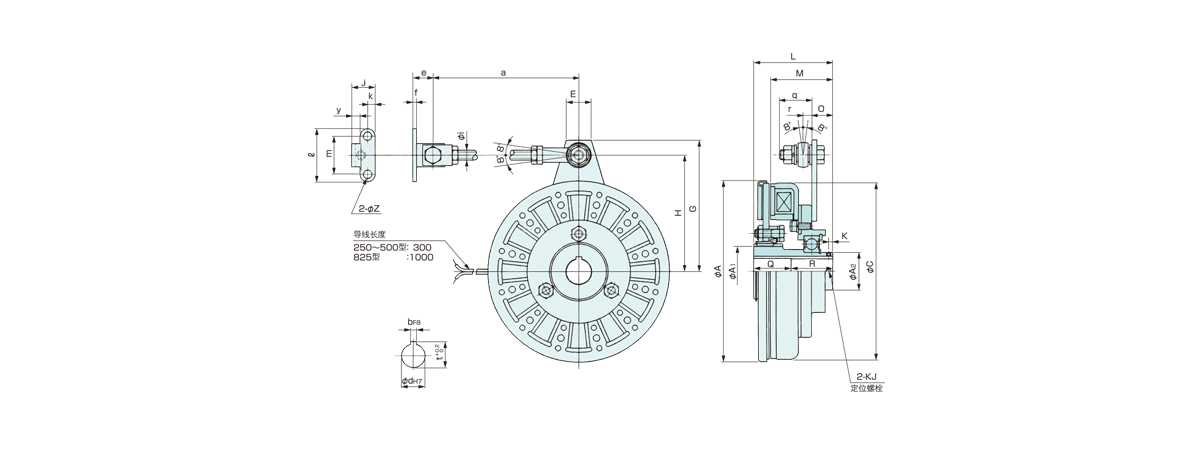

单位：mm
| 径向 | 轴向 | 安装 | 安装臂杆 | 电源箱 | |||||||
| A | 128.6 | L | 81.4 | K | 4.8 | a | 241 | DMP-63/24A | |||
| A1 | 29 | M | 52 | KJ | M5 | e | 24 | ||||
| A2 | 44.6 | O | 9.1 | 轴孔 | f | 4.5 | |||||
| C | 136 | Q | 44.4 | i | 10 | ||||||
| E | 26 | R | 37 | d | 28 | j | 28 | 无接点控制器 | |||
| G | 100 | b | 7 | k | 9 | ||||||
| H | 85 | t | 31 | l | 64 | TMP-40D EMP-70DB CSM-55DB CMPH-250/4HB |
|||||
| m | 46 | ||||||||||
| q | 30.5 | ||||||||||
| r | 8.6 | ||||||||||
| z | 10 | ||||||||||
| y | 12.5 | ||||||||||
（注）1.臂杆与挂臂请直角安装。
2.臂杆和万向轴承，臂杆和限位套请用附属的卡簧确实固定。
3. 臂杆可按照合适的长度切割使用
