通轴型离合器 【SF-825/IMS】

ꄴ上一个： 通轴型离合器 【SF-1000/IMS】
ꄲ下一个： 通轴型离合器 【SF-825/BMP】



型号 SF-825/IMS
静摩擦扭矩 Nm 180
额定电压 DC-V 24
功率 W（at75℃） 25
重量 kg 11

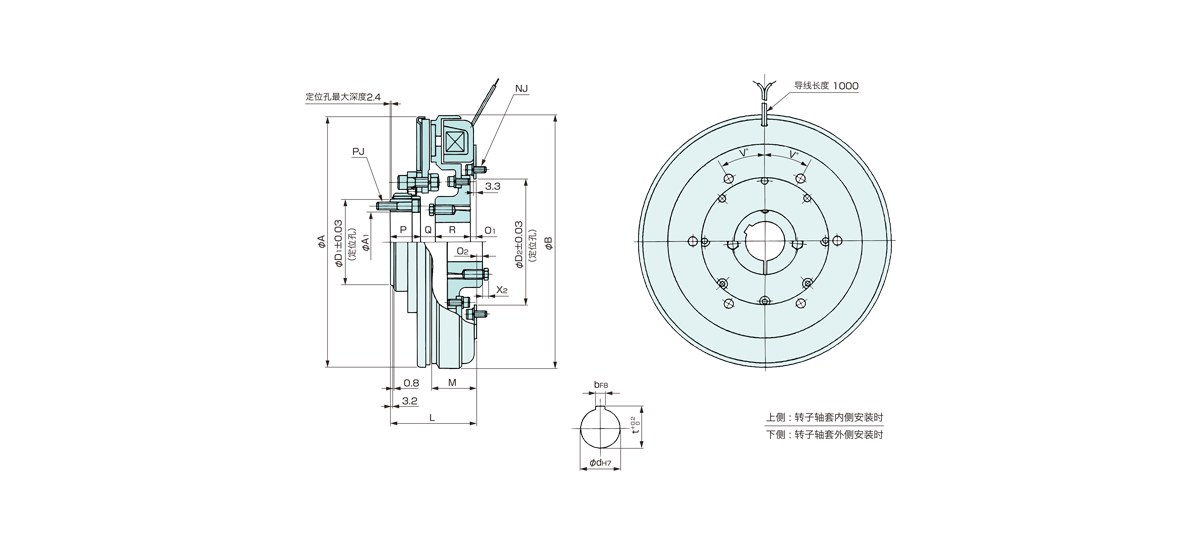

（注）转子轴套的安装根据中心线分为上下2种方式，不管哪种都能安装。





单位：mm

径向   轴向   安装   电源箱
A 218 L 91.4 NJ 数 6 DMP-63/24A
A1 41.7 M 48.4 节圆直径 107.9
B 218 O1 17.5 螺栓 M8×16
D1 58.72 O2 7.1 PJ 数 5
D2 88.95 P 34 节圆直径 51.18
  Q 14.5 螺栓 M6×45 控制器
R 25.4 V 30
X2 6 轴孔 TMP-40D
  d 28 EMP-70DB
b 7 CSM-55DB
t 31 CMPH-250/4HB
